Detaljering av armering

Denne funksjonen setter ut armeringssymbol på en eller flere valgte armeringssett. Funksjonen virker kun i plan eller oppriss. Har man valgt flere armeringssett i det funksjonen kjøres vil det valgte symbolet og taggen settes ut på alle disse.

Dialogen som kommer opp når man kjører funksjonen er som vist under:

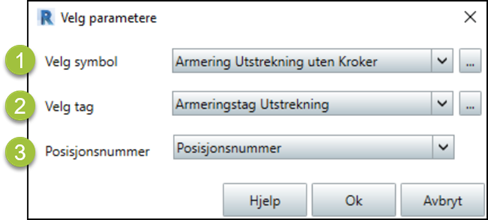

Fig.1 Velg parametere

  1. Hvilket symbol som skal brukes.

    Disse kan lastes inn i prosjektet ved å bruke funksjonen Biblioteksutforskere - Focus Software bibliotek . Det er viktig at man laster inn de familiene som ligger i bibliotekmappen Automatiske utstrekningssymboler, da disse er laget for å fungere med funksjonen.

  2. Hvilken tag som skal brukes.

    Disse kan lastes inn i prosjektet ved å bruke funksjonen Biblioteksutforskere - Focus Software bibliotek. Det er kun Detail Item Tags som fungerer med funksjonen da det er symbolet som tagges, ikke armeringen. Alle tagger i biblioteket med Utstrekning i navnet er mulig å bruke.

  3. Hva som er kilden til posisjonsnummereringen.

    Parameteren Posisjonsnummer er det som brukes av Focus Revit Advanced Tools, men det er mulig å hente ut enten Schedule Mark eller Rebar Number også.

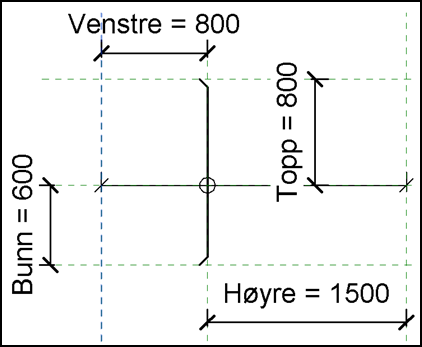

Ønsker man å lage egne symboler må følgende parametriske egenskaper brukes i familien (merk: navnene må være like):

  • Topp
  • Bunn
  • Venstre
  • Høyre

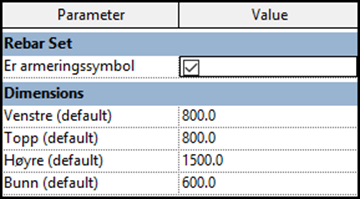

I tillegg må også familien inneholde en type Shared Parameter, av typen Yes/No og med navnet Er armeringssymbol. Denne må det hukes av for, for at funksjonen skal kunne gjenkjenne symbolet.

Denne funksjonen oppdatere utstrekning og rotasjon av symbolet, og informasjonen i tilhørende tagger til alle armeringssymbol satt ut ved hjelp av funksjonen Sett ut detaljer på armeringssett. Symbolet og informasjonen oppdateres ikke automatisk og dermed må denne funksjonen kjøres etter at endringer er blitt gjort på armeringen i modellen. Man kan velge å enten markere det man vil oppdatere, eller oppdatere alt ved å kjøre funksjonen uten en seleksjon.

Denne funksjonen sletter alle armeringssymboler, som ikke lengre er koblet til noe eksisterende armering i modellen. Det er kun når man bruker funksjonen Sett ut detaljer på armeringssett at det opprettes en automatisk kobling mellom symbol og armeringssett.
