Biblioteksutforskere - Focus Software bibliotek

Dette verktøyet gir tilgang til hele Focus Software sitt Revit bibliotek i skyen. Dette forenkler arbeidet med å finne og laste inn nye familier i et prosjekt.

Merk Funksjonen krever internett kobling, da familiene lastes ned fra nettet i det de legges til et prosjekt.

Første gang Revit startes, vil bilder og tekstfiler bli lastet ned til maskinen og lagres i bibliotekmappen på disken. Selve familiene lastes ikke ned. Bildene blir brukt som forhåndsvisning i utforskeren.

Hvis man forsøker å åpne biblioteket før denne nedlastningen er ferdig, vil man få opp en dialog som ber brukeren vente til dette er gjort. Nedlastningen avhenger av internettkoblingen til den enkelte, men man kan forvente at det tar minimum 5 min. Hvis noen familier er blitt oppdatert, vil disse lastes ned i bakgrunnen ved neste oppstart av Revit.

Focus biblioteks utforsker er plassert i et dokkbart vindu i Revit. Dette betyr at det kan plasseres på samme måte som for eksempel prosjekttreet eller egenskapsvinduet.

For å legge til familier i et prosjekt, bruk utforskeren til å finne familien man ønsker, selekter familien ved å klikke på bildet og drar elementet inn i Revit modellvinduet. Når man da slipper musepekeren inne i modellvinduet, lastes filen ned fra skytjenesten til Focus og legges til prosjektet.

Under vises dialogen som kommer opp når man kjører funksjonen:

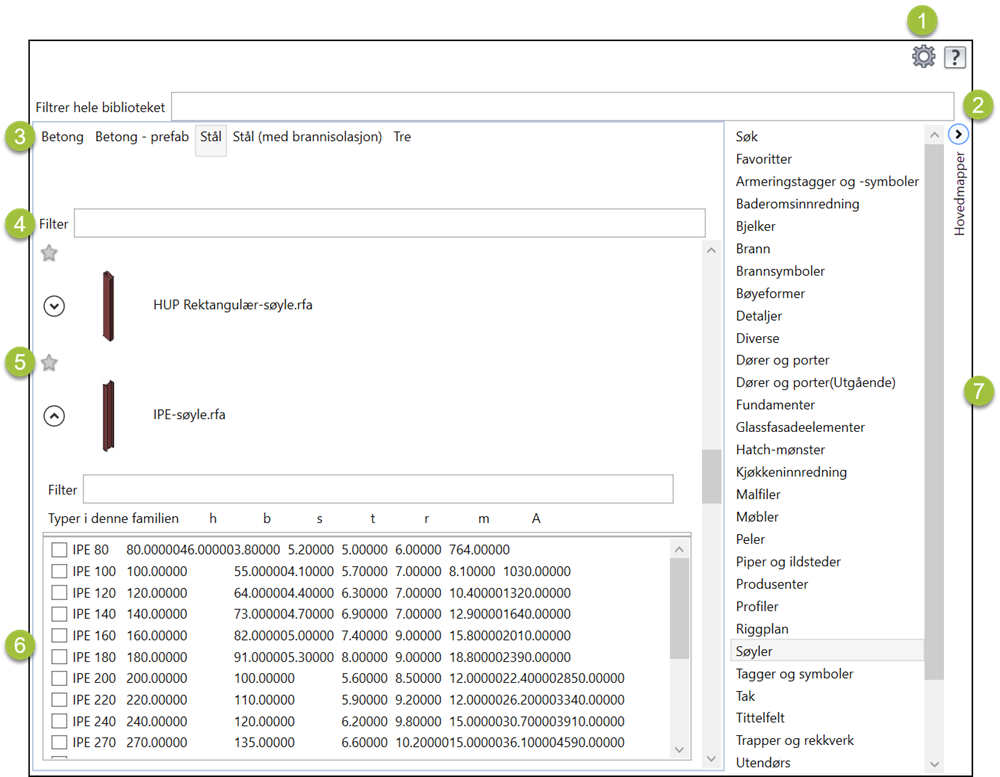

Fig.1 Focus bilblioteksutforsker.

  1. Innstillinger

    Innstillinger for lasting av familier, når familien allerede eksisterer i prosjektet. Valgene er det samme man får når man prøver å laste inn en eksisterende familie i Revit (Override the exisiting version og Override the existing version and its parameter values).

  2. Filter for hele biblioteket

    Resultatet blir presantert i Søk-mappen til høyre i dialogen (se punkt 7). I tillegg vil alle mappe som har elementer som tilfredstiller filteret bli presentert under Søk.

  3. Et internt filter

    Brukes til å finne spesefikke familier innaden de enkelte mappene.

  4. Legge til favoritter

    Ved å klikke på stjernen vil familien legges til i hovedmappen Favoritter. Dette gjør det enkelt å laste inn de samme familiene i andre prosjekter. Klikk på stjernen igjen for å fjerne familien fra favoritter.

  5. Familier

    Familier som har ulike typer vil ha en nedtrekksmeny hvor man kan velge hvilke typer som skal lastes inn i prosjektet. Det er ikke mulig å dra familien inn i et prosjekt uten å ha minst valgt en type. I listen over typer kan man også søke og valgte typer blir flyttet til toppen av listen.

  6. Hovedmapper

    Oversikt over alle hovedmappene som er i biblioteket. Denne raden kan minimeres ved å bruke knappen med pilen øverst i denne delen av dialogen.

    Øverst finner man også to spesielle mapper som ikke direkte inneholder familier:

    • Favoritter inneholder alle filene som blir stjernemerket av den enkelte brukeren (se punkt 5).
    • Søk fylles med de filene som har treff i forhold til søket i biblioteket (se punkt 2).
