Denne funksjonen finner alle elementer i Revit som består av betong, og selekterer de som ikke er blitt armert. Merk at for at betong element skal bli ansett som armert, må armering være hosted av elementet.

Ulike funksjoner for skjuling og visning av armering i sett og systemer. De individuelle funksjonene er beskrevet mer i detalj under.

Vis armering

Setter all eller valgt armering til unobscured og solid i gjeldene visning. Gjelder både vanlig- og systemarmering. Dette betyr at armeringen vises som gjennom alle elementer og som solider hvis visningen står i detaljnivået Fine.

Skjul vanlig armering

Skjuler all eller valgt armering i gjeldene visningen. Gjelder både vanlig- og systemarmering. Skjulingen skjer ved at armeringen settes til obscured, og dermed ikke lengre vises igjennom alle elementer i prosjektet.

Vis Areal/lengde armering

Denne funksjonen fungerer bare på armering i systemer (area reinforcement, path reinforcement, osv.) og viser alt eller valgt armering i gjeldene visning. Den vil ikke vise armeringen gjennom betongen, for å gjøre dette må man bruke Wireframe visning eller sette betongelementet til å være gjennomsiktig. Selve omrisset til systemet vil alltid være synlig.

Skjul areal/lengde armering

Denne funksjonen fungerer bare på armering i systemer (area reinforcement, path reinforcement, osv.) og skjuler alt eller valgt armering i gjeldene visning. Dette brukes mest for å unngå å heletiden selektere systemarmering som for eksempel ligger i et dekke. Selve omrisset til systemet vil alltid være synlig.

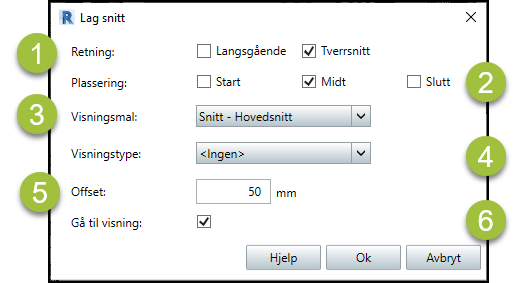

Denne funksjonen lager et nytt tverrsnitt eller lengdesnitt av valgt objekt.

1. Retningen til snittet.

   Det er mulig å lage både tverrsnitt og lengdesnitt av valgt element.

2. Plasseringen til snittet.

   Det finnes tre forhåndsbestemme plasseringer til snittet. Funksjonen vil bruke geometrien til valgt element(er) som utgangspunkt for å finne plasseringen.

3. Visningsmalen til visningen/visningene som genereres.

   Dette avgjør hvordan visningen/visningene blir seende ut. I Focus RAT sin byggmal finnes det allerede to visningsmaler som det er mulig å bruke (Arbeidssnitt armering og Produksjonssnitt armering).

4. Visningstypen til visningen/visningene som generes.

   Dette avgjør hvor visningen/visningene legger seg under Section i Project Browser. I Focus RAT sin byggmal finnes det allerede to visningstyper som det er mulig å bruke (Arbeidssnitt armering og Produksjonssnitt armering).

5. Offset

   Offset er avstanden inn på elementet snittet plasseres. Denne brukes kun hvis man har valgt plasseringen Start og/eller Slutt.

6. Gå til snitt

   Om man ønsker å åpne visningen/den siste av visningene etter man trykke OK.

Denne funksjonen finner koordinater på all eller valgt armering i prosjektet. Disse koordinatene skrives til parametere under General i egenskapsvinduet. Det oppgis koordinater på senterlinjen og geometrien til armering. For ende koordinater, anbefales det å bruke senterkoordinatene.
