Sett ut flere arealarmeringssystemer

Denne funksjonen setter ut ett eller flere arealarmeringsystemer i valgte dekker eller vegger. De ulike systemene knyttets opp imot de mulige kombinasjonene av plassering og retning det fins for systemene.

Disse kombinasjonene er som følger:

  • Hovedarmering i overkant/ytterside.
  • Hovedarmering i underkant/innerside.
  • Fordelingsarmering i overkant/ytterside.
  • Fordelingsarmering i underkant/innerside.

Bakgrunnen for funksjonen er de begrensingene som finnes i Revit og dens funksjonalitet, spesielt i sammenheng med bruken av symbol og tag knyttet til arealarmering-system.

Fremgangsmåte:

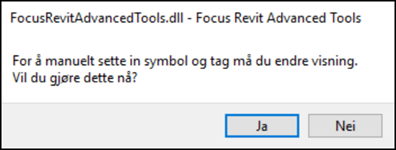

Det er mulig å velge opptil flere elementer og så kjøre funksjonen. Det er også mulig å velge både dekker og vegger samtidig. Står man i en visning som ikke egner seg til å plassere ut symboler og tag i, vil man først når man kjører funksjonen få spørsmål om man vil endre visning.

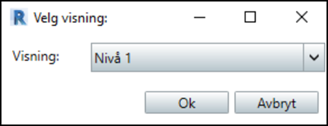

Sier en ja til dette vil en få lovt til å velge den visningen en helst har lyst å dokumentere arealarmeringen i. Det vil si at en bør helst stå i en visning en vil ha symbol og tag i før en kjører funksjonen.

Når en kjører funksjonen vil man som bruker få velge hvilke systemer en ønsker å bruke, samt alle parametere for disse systemene.

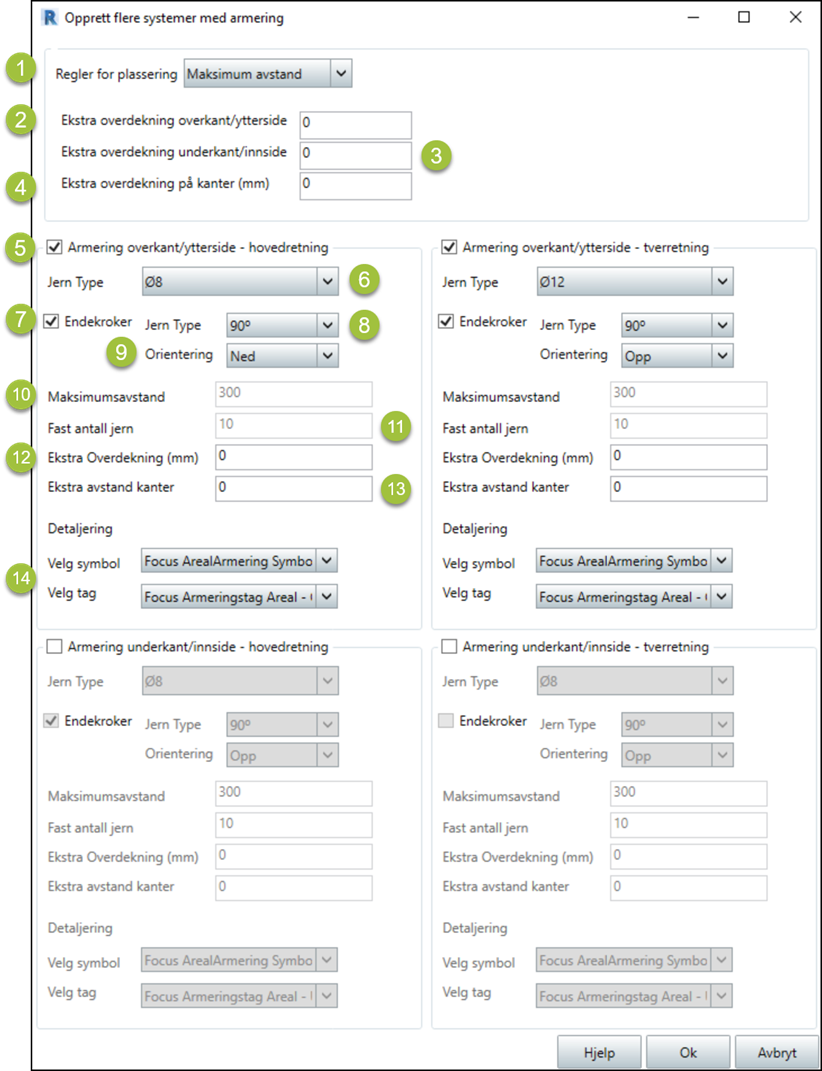

Fig.1 Opprett flere systemer med armering

  1. Regler for plassering

    Bestemmer hvilken regel systemet skal ha for plasseringen av jern. Mulig å velge mellom et fast antall jern eller en maksimumavstand mellom jernene.

  2. Ekstra overdekning overkant/ytterside

    Eventuell ekstra overdekning fra overkant/ytterside. Det tas hensyn til den overdekningen som allerede er definert for elementet.

  3. Ekstra overdekning underkant/innerside.

    Eventuell ekstra overdekning fra underkant/innerside. Det tas hensyn til den overdekningen som allerede er definert for elementet.

  4. Ekstra overdekning på kanter

    Angir ekstra avstand til kanten av elementet. Blir satt i begge retninger. Hvis det ikke er mulig å avgjøre formen etter flytting av grenser, blir systemet laget uten flytting.

  5. Armering overkant/ytterside - hovedretning

    Angir om en ønsker et arealarmering-system i den gitte plasseringen og retningen.

  6. Jern type

    Setter hvilken type jern en ønsker å ha i systemet.

  7. Endekroker

    Angir om en ønsker å ha endekroker på jernene.

  8. Kroktype

    Setter kroktype om en har skrudd på endekroker.

  9. Orientering

    Setter orienteringen til kroken om en har skrudd på endekroker.

  10. Maksimumsavstand

    Her kan en spesifisere maksimal avstand mellom jernene om en i punkt 1 valgte maksimums avstand som plasseringsregel.

  11. Fast antall jern

    Her kan en spesifisere antall jern i systemet om en i punkt 1 valgte fast antall som plasseringsregel.

  12. Ekstra overdekning

    Denne innstillingen gir ekstra overdekning på dette systemet. Det brukes til å flytte en retning på innsiden/utsiden av et annet. Denne verdien legges til verdien i punkt 2.

  13. Ekstra avstand kanter

    Denne kan brukes til å flytte dette ene systemet enda lengre inn fra kanten enn det som er felles for alle systemene. Altså blir den lagt til verdien i punkt 4.

  14. Detaljering

    Mulighet for å laste inn symbol og tag fra biblioteket. Kan også velge hvilke tager eller symboler som skal brukes i prosjektet.

Etter å ha valgt de systemene og de tilhørende parameterne man ønsker, vil funksjonen lage et system for hver valgtkombinasjon av retning og plassering.

Funksjonen trenger deretter å vite hva som er hovedretningen til armeringen. Dette defineres ved å velge en av sidekantene til det valgte elementet etter at man har trykke Ok i dialogen over.

Dette må gjøres for hvert system man valgte å sette ut ved hjelp av funksjonen. Etterpå må man også manuelt sette ut valgte symboler ved å velge plasseringen på elementet. Dette gjøres på samme måte som vanlig utsetting av symboler i Revit.

Tips For symbol uten utstrekning, kan det være vanskelig å se hvor selve symbolet er. Det vil uansett sitte midt på musepekeren, uavhengig av om det er vist i Revit eller ikke.
