Egenskapshåndtering

Denne funksjonen gjør det enkelt å legge til IFC parameter eller mappe IFC parametere til Revit parametere. Funksjonen gir to muligheter:

  1. Muligheten for å lage en mappingfil der en velger egenskaper fra IFC PropertySets og mapper disse til faktiske parametere i Revit-prosjektet.
  2. Muligheten for å legge til IFC parameter inn i Revit-prosjektet, også her valgt fra IFC Propertysett. De aktuelle parameterne kommer da ut på korrekt P_Set under eksport til IFC.

Bildet under viser dialogboksen for versjon 1, der en kan lage mappingfil for å mappe parameter under eksport til IFC. De forskjellige valgene er forklart under:

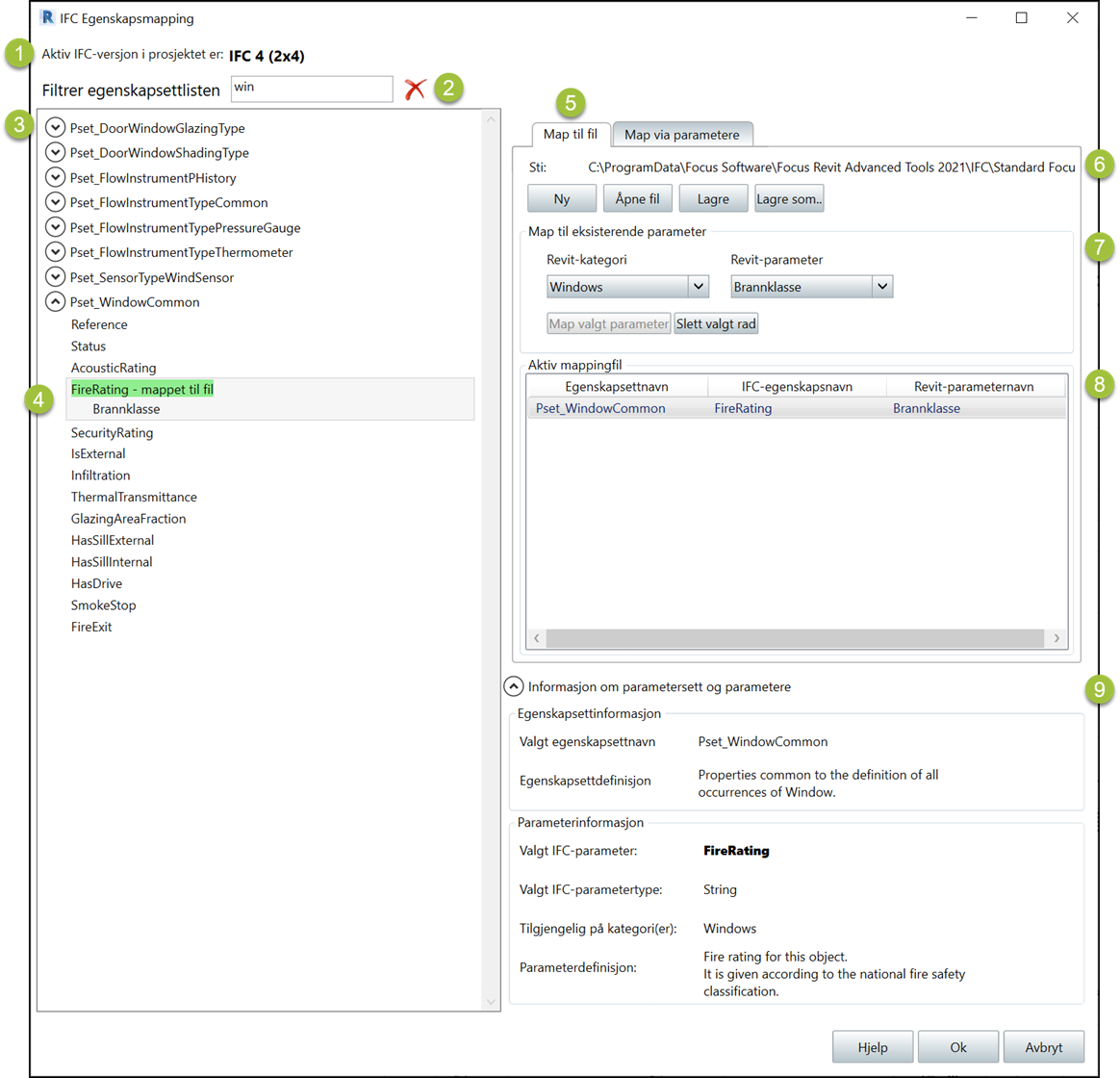

Fig.1 IFC Property mapping

  1. Viser den aktive IFC versjonen som er satt for prosjektet.

    Denne viser hva som er tilgjengelig av propertyset.

  2. Filtrer propertysetlisten

    Søkefelt slik at det blir enkelt å finne det/de propertysetene en er ute etter. Søket gjøres kun pånavnet til propertysetet.

  3. Tilgjengelige propertyset

    Listen vist i bilde et filtrert, og viser da kun de som gir treff i henhold til søket. De tilgjengelige propertysetene er styrt av hvilke IFC versjon som er aktiv. Det er enten IFC 2x3 eller IFC 2x4. Det er egne verktøy for å sette aktiv IFC versjon.

  4. Valgt propertyset

    Viser et valgt propertyset, der FireRating til Pset_WindowCommon er mappet til typeparameteren Brannklasse på vinduet. Parametere som er mappet til filfår grønn bakgrunn i listen.

  5. Map til fil

    Valg for å mappe til fil eller legge til parametere i prosjektet.

  6. Valg av fil

    For å lagre de mappede parameterne til en fil, må man først velge en fil som det kan skrives til. Det er mulig å åpne eksisterende filer, lage ny, lagre og lagre som ny fil. Det kan være aktuelt å ha flere slike file tilgjengelig, slik at forskjellige leveranser kan tilfredsstilles.

  7. Map til eksisterende parametere

    Når det er valgt et Pset og en property, må en velge hvilken kategori en ønsker å hente parametere fra og hvilke parameter en ønsker å legge til. Tilgjengelige kategorier blir styrt av «Kategori mappingen» som er satt opp i prosjektet. Det vil si en først må velge kategorimapping før en kan starte å mappeparametere. Hvert propertyset har et sett med kategorier som er «mulige» og ut ifra disse og mappingen gjort i «IFC Kategorimapping» kan en velge ulike kategorier idenne listen. Når en kategori er valgt, blir alle parameteren som denne kategorien har tilgjengelig for valgt. Når parameter er valgt, er det «map valgt parameter» som legger denne til i listen (se. pkt. 7).

  8. Aktiv mappingfil

    Denne listen viser alle mappede parametere. Den viser oppbyggingen av valgt mappingfil, med Propertyset-navn, IFC parameternavn og Revit parameternavn. De som er vist her er de som er tilgjengelig i den aktuelle filen som evt. Kan brukes ved eksport til IFC. Hvordan sette opp selve eksporten omtales under «Eksport til IFC» i hjelpefilen.

  9. Informasjon om parameter set og parametere

    Dette området viser informasjon om valgt propertyset og valgt parameter:

    • Det valgte propertysetets navn og informasjonen som er knyttet til denne. Denne informasjonen er hentet direkte ut av det valgte IFC skjemaet, og derav er informasjonen på engelsk.
    • Valgt parameterinformasjon. Denne gir navnet, datatypen, tilgjengelige kategorier (som stemmer overens med valgt kategorimapping) og definisjonen av parameteren slik IFC-skjemaet definerer denne parameter i det valgte propertysettet.

Denne versjonen av mapping legger til faktiske IFC Parameter til Revit-prosjektet. Den store forskjellen her er at man kan putte data direkte inn i IFC-parameter som gjerne ikke er standard Revit.

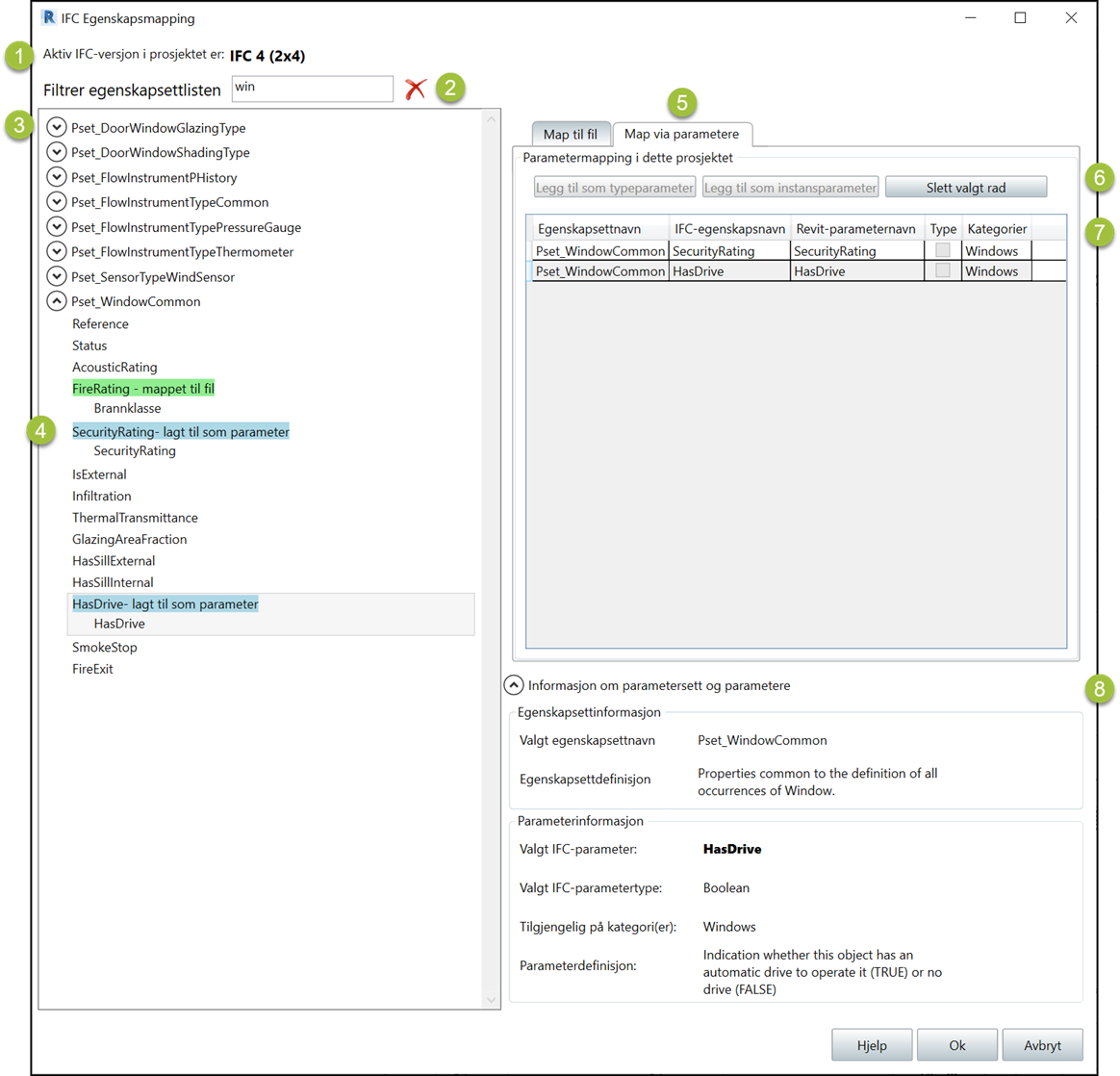

Fig.1 IFC Property mapping

  1. Viser den aktive IFC versjonen som er satt for prosjektet

    Viser den aktive IFC versjonen som er satt for prosjektet. Denne har innvirkning på hva som er tilgjengelig av propertyset.

  2. Filtrer propertysetlisten

    Søkefelt slik at det blir enkelt å finne det/de propertysetene en er ute etter. Søket gjøres kun på navnet til propertysetet.

  3. Tilgjengelige propertyset

    Listen vist i bilde et filtrert, og viser da kun de som gir treff i henhold til søket. De tilgjengelige propertysetene er styrt av hvilke IFC versjon som er aktiv. Det er enten IFC 2x3 eller IFC 2x4. Det er egne verktøy for å sette aktiv IFC versjon.

  4. Valgt propertyset

    Viser et valgt propertyset, der SecurityRating i Pset_WindowCommon er lagt til som instansparameter i prosjektet, under kategorien vindu. Parametere som er mappet til fil får lysblå bakgrunn i listen.

  5. Map via parametere

    Valg for å mappe til fil eller legge til parametere i prosjektet.

  6. Parametermapping i dette prosjektet

    Her er valgene å legge til parametere som type eller instans. Det er noen parametere som bare kan være type, dette gjelder PSET_SITECOMMON og PSET_BUILDINGCOMMON. Parametere fra disse propertysettene legges til på Project Information elementet i Revit og kan bare være typeparameter. Resten kan legges til som enten type eller instans, men ikke begge to samtidig i samme prosjekt. Parameterne legges til på alle kategorier som er valgt for IFC-klassen i kategorimapping filen.

  7. Listen med parameter som er mappet i prosjektet

    Det er mulig å slette parameter ved å høyreklikke på listen og velge slett eller ved å klikke på en rad og bruke slett knappen over listen.

  8. Informasjon om parameter set og parametere

    Dette området viser informasjon om valgt propertyset og valgt parameter:

    • Det valgte egenskapssetets navn og informasjonen som er knyttet til denne. Denne informasjonen er hentet direkte ut av det valgte IFC skjemaet, og derav er informasjonen på engelsk.
    • Valgt parameter informasjon. Denne gir navnet, datatypen, tilgjengelige kategorier (som stemmer overens med valgt kategori mapping) og definisjonen av parameteren slik IFC-skjemaet definerer denne parameter i deg valgte propertysetet.
