IFC – Klassifikasjon

Denne funksjonen gjør det enkelt å klassifisere ulike elementer i Revit ut ifra eksisterende verdier i parameter på objektene.

Det er mulig å legge til inntil 5 forskjellige klassifikasjoner i prosjektet. Hver klassifikasjon vil dukke opp som en klassifikasjon i IFC, under IfcRelAssociatesClassification i IFC-modellen.

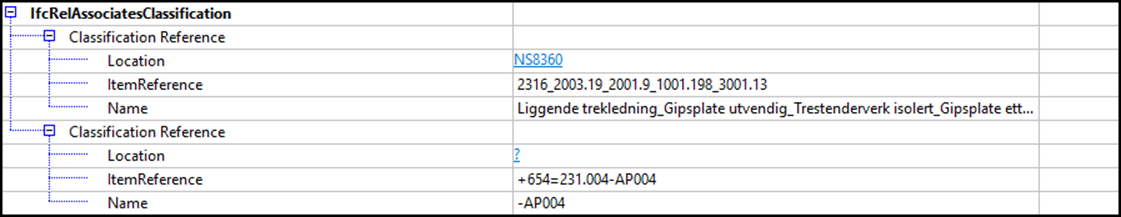

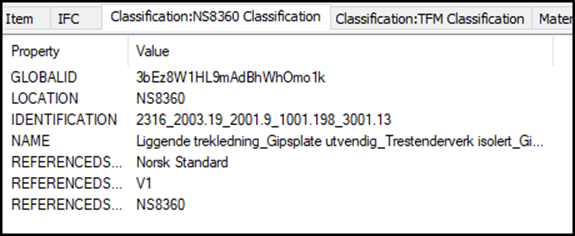

I Navisworks Manage ser det slik ut:

I Revit må parameteren formaters slik at IFC eksporten forstår hva det er, og legger det til på korrekt plassering under eksport. Dette gjøres av funksjonen «Oppdater Klassifikasjoner», og kan gjøres når denne funksjonen avsluttes.

Litt om formateringen

Parameterne som klassifikasjonene skal lagres i heter Classification, hvis det er flere i prosjektet blir de hetene (Classification(2), Classification(3), osv.). Verdien som skal lagres i dette feltet skal ha følgende oppdeling:

  • [Klassifikasjonsnavnet]<navn på klassifikasjonsparameter>:<navn på parameteren som beskriver koden>
  • Eksempel:
    [NS8360]2316_2003.19_2001.9_1001.198_3001.13:Liggende trekledning_Gipsplate utvendig_Trestenderverk isolert_Gipsplate ett lag. Denne formateringen blir håndter av funksjonen i RAT.

For å legge til en klassifikasjon brukes verktøyet, og dialogen under vises. Her kan man legge til klassifikasjoner, gi de navn og velge hvilke parametere som skal utgjøre selve klassifiseringen.

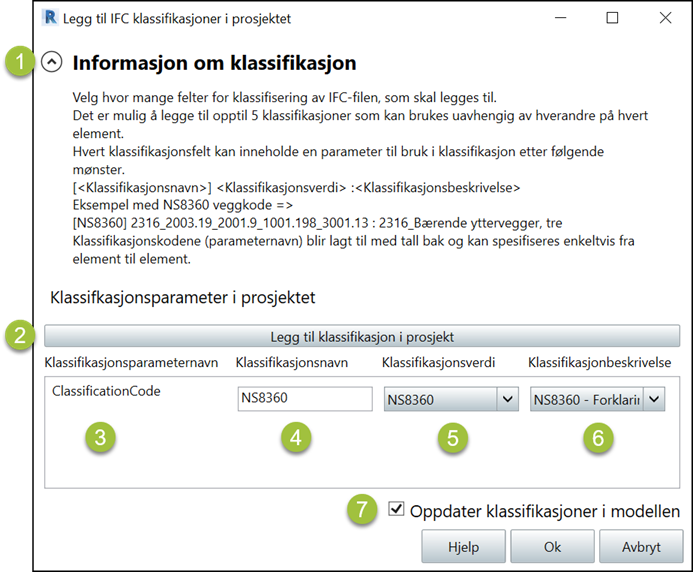

Fig.1 Informasjon om klassifikasjon

  1. Informasjon om klassifikasjon

    Denne boksen viser en forklaring på hvordan funksjonen fungerer. Den gir en kort innføring i hvordan parameteren skal bygges opp osv.

  2. Legger til klassifikasjoner i listen under

    Hvis det er mindre enn 5 klassifikasjoner i modellen er den aktiv. Den blir inaktiv når man når 5 klassifikasjoner i prosjektet.

  3. Klassifikasjonsparameternavn

    Navnet på parameteren som lagrer klassifikasjonen

  4. Klassifikasjonsnavn

    Navnet på klassifikasjonen, denne skrives fritt av bruker.

  5. Klassifikasjonsverdi

    Valgt klassifikasjonsparametere. Det er denne parameteren som brukes for å finne verdien som skal utgjøre klassifikasjonen. Hvis ikke parameteren finnes på elementet, blir verdien blank.

  6. Klassifikasjonsbeskrivelse

    Valgt beskrivelses parameter. Dette er parameteren som forsøker å beskrive hva som klassifisert, f.eks. kan det være en forklarende tekst til en kode.

  7. Oppdater klassifikasjoner i modellen

    Hvis klassifikasjonene skal oppdateres i modellen når man klikker ok, hukes denne av.

    Merk Hvis en ikke har valgt noen elementer før funksjonen starter, kjøres funksjonen på alle elementer i hele modellen. Dette kan ta noe tid.

Fjerne klassifiseringen

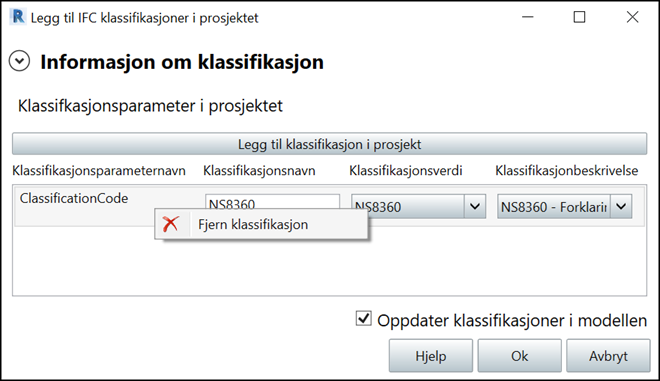

For å fjerne en klassifisering, åpnes dialogen over igjen og en høyreklikker på valgt rad med klassifikasjon.

Når en fjerner en klassifikasjon her, slettes ikke selve parameteren, bare verdiene som er lagret i alle elementene som er valgt. For å slette selve parameteren, går man til «Manage => shared parameters og sletter der.

Oppdatering av parametere

For å oppdatere hvilke parameter som danner grunnlaget for klassifiseringen, åpnes bare dialogen, en velger nye parameter og klikker ok. Hvis en har på «oppdater klassifikasjon i modell» blir også allerede klassifiserte objekter reklassifisert. Hvis en ikke vil gjøre det når dialogen stenger, brukes funksjonen «Oppdater klassifikasjoner».

Denne funksjonen tar utgangspunkt i klassifikasjoner som er lagt til via funksjonen «Legg til Klassifikasjoner». Den leser alle klassifikasjonene lagret på prosjektet. Deretter tar den for seg alle valgte elementer og oppdatere klassifikasjonene på disse.

Hvis en ikke har valgt noen elementer, blir det utført på alle elementene i prosjektet. Dette kan ta noe tid. For å oppdatere verdiene i klassifikasjonsfeltene kjøres funksjonen igjen.
