Kategorimapping

Denne funksjonen skal gjøre det enklere å mappe riktig Revit kategori til en valgt IFC-kategori.

I standard Revit er det mulig å skrive inn IFC klassenavnet en ønsker å eksportere valgt kategori som, denne dialogen gir heller valgene som nedtrekksmenyer, i tillegg er det lagt til mulighet for å legge til underkategorier på valgt kategori. For eksempel kan en IFCDoor eksporteres som trapdoor eller en IFCSlab som floor (Floor er ikke en IFC-klasse).

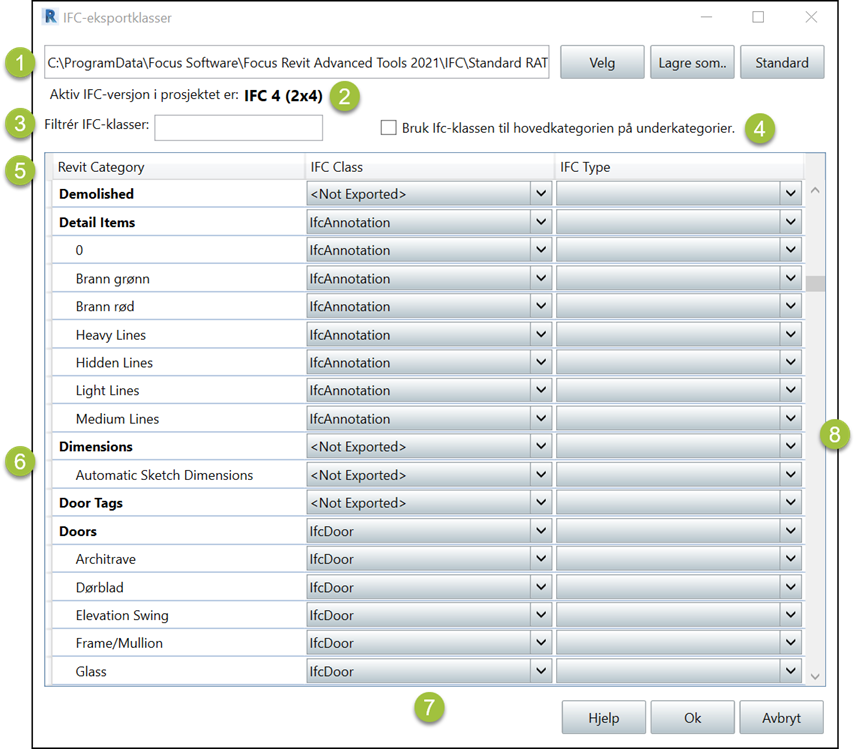

Fig.1 IFC-eksportklasser

  1. Valgt IFC-mapping fil.

    Dette er der funksjonen lagrer alle valgene som er gjort. Det er denne filen som velges som base for eksporten til IFC.

  2. Viser den aktive IFC versjonen som er satt for prosjektet.

    Denne har innvirkning på hva som er tilgjengelig av IFC klasser.

  3. Filtrer IFC-klasser.

    Gir muligheten til å søke i navnene til de forskjellige Revit-kategoriene. Dette gjør det enklere å finne den kategorien en ønsker å spesifisere IFC kategori til.

  4. Bruk IFC-klassen til hovedkategorien på underkategorier.

    Hvis en huker av dette valget, blir alle underkategoriene av en kategori satt til den samme som hovedkategorien. Dette er greit å ha på hvis en ikke ønsker å velgenoe for alle underkategorier.

  5. Listen med Revit kategorier og tilhørende IFC mapping

    Den består av Revit kategorier og underkategorier, IFC-klassenavn og IFC-typenavn. IFC-typenavn er en liste med verdier som kan spesifisere IFC-klassen nærmere.

  6. Revit kategorier og underkategorier

    Først kommer Revit kategorien, og under hver kategori kan det være en liste med underkategorier (typisk linjestiler osv. i en familie).

  7. IFC-klasse

    Viser valgt IFC-klasse for denne kategorien. Denne listen inneholder også alle IFC klassene som kan brukes.

  8. IFC-type

    Denne listen gir mulighet til å sette på under varianter av en IFC-klasse, hvis IFC-klassen har slike underkategorier.

    Vist her er door, det er strengt tatt ikke nødvendig på dør, men det er mulig. Bruksområdet er for å spesifisere spesialvarianter av noen objekter.

    F.eks. hvis en eksportere en åpning som IFCWindow, og deretter vil si at det et takvindu (som vist under).
