NS 3420 - Kodning

For å kunne lage en beskrivelse av elementer i Revit modeller, trenger man å spesifiserer koder i henhold til NS 3420 systemet. Dette gjøres her, via verktøy for NS 3450 (fag), NS 3451 (bygningsdel) og NS 3420-kode. Under er de forskjellige dialogene forklart.

Dialogen – funksjonen

NS 3450 er kapittelinndelingen i NS 3459. Dette verktøyet gir muligheten til å tagge elementer med riktig kode i henhold til tilgjengelige kapitler.

Velg først alle elementene som skal tagges, deretter kjør funksjonen. Da får man opp dialogen under:

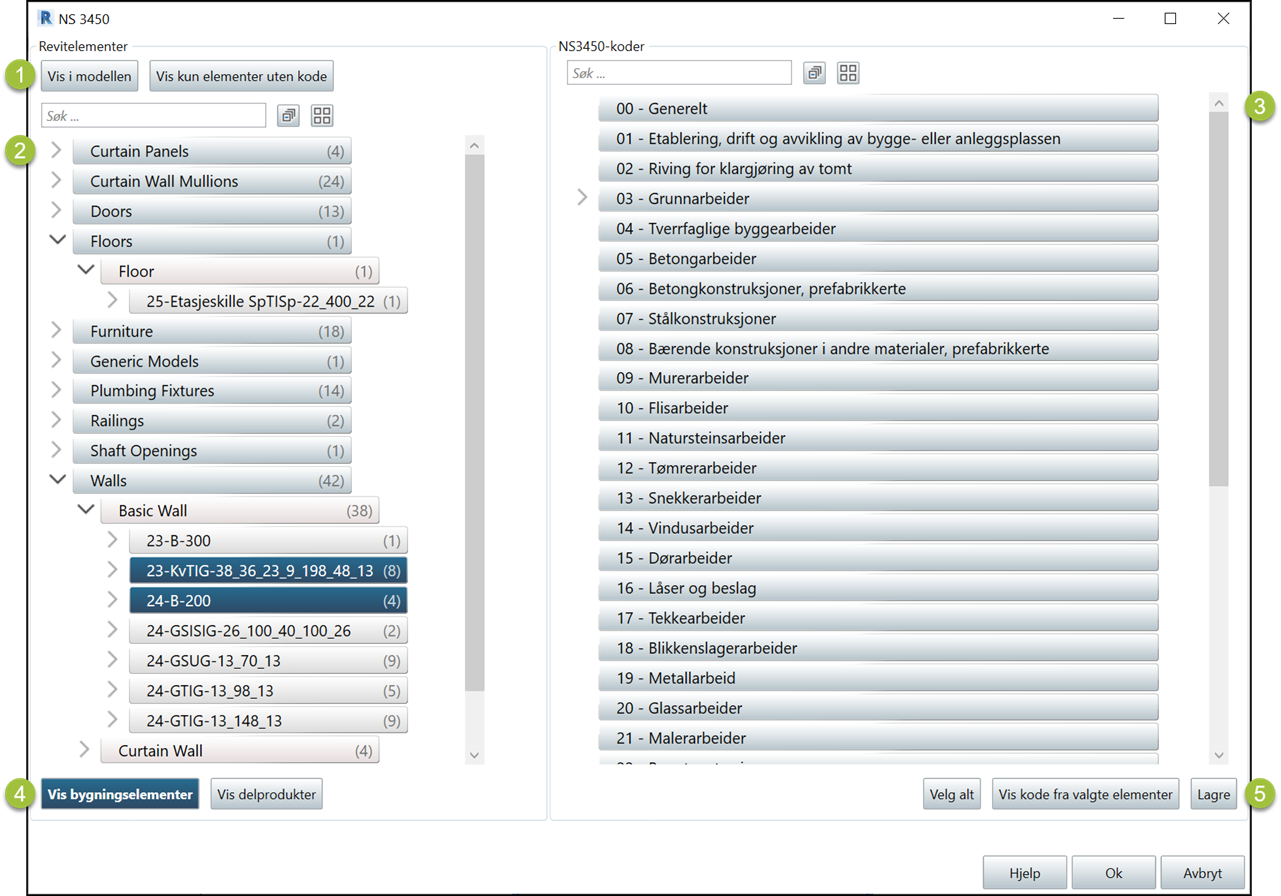

Fig.1 NS 3450

  1. Visningsvalg for elementer

    Først er det et valg om man vil vise elementene i modellen og om treet kun skal vise elementer uten kode. Hvis man velger «vis kun elementer uten kode», vil elementer som blir tagget forsvinne ettersom de får koder satt. Dette gir en lett og oversiktlig måte å sjekke om alle de valgte elementene er tagget. Det er også muligheter til å søke i treet. Da filtrerer man bort alt som ikke gir treff på det man søker på.

  2. Trevisning for elementer

    Trevisningen med elementer sorterer standard på <Kategori> - <Familie> - <Type> - <Instans>. De første nivåene viser antallet av hver del, mens instansen nederst viser NS 3450-koden som er satt på elementet. Hvis ingen kode er valgt, vises dette ved (-).

  3. Trevisning for NS 3450-koder

    Trevisningen her er oversikten over alle tilgjengelige NS 3450-koder. Disse kodene er tosifrede tall, med en beskrivelse. En kan også søke i treet. For å sette koder på et valgt element, velges det i venstre tre, så kode i høyre, og tilslutt lagres denne informasjonen med lagreknappen under listen.

  4. Vis bygningselementer/delprodukter

    Under treet er det et valg for å vise bygningselementer eller delprodukter. Sistnevnte valg brukes for å f.eks. tagge et enkelt sjikt i en vegg. Det kan være forskjellige NS 3450-koder på sjiktene, eller 04 - Tverrfaglige byggearbeider.

  5. Vis kode for valgte elementer

    Hvis man har valgt et element i treet til venstre, kan koden til dette markeres i treet til høyre ved å bruke «Vis koder fra valgte elementer». Husk å klikk på lagreknappen når valgene er gjort.

Resultatet

Når man har tagget et eller flere elementer, blir dataene lagret i instansegenskapene til selve elementet. Dataen er tilgjengelig under feltet NS 3450 som ligger gruppert under Data.

Dialogen og funksjonen

NS 3451 – er bygningsdeltabellen. Den er delt inn fra 1 siffer til 3 siffer. For å tagge elementer med NS 3451-koder, velges elementene som skal tagges og funksjonen kjøres. I dialogen velges elementene til venstre og koden til høyre. Så lagres dataen, før nye elementer velges.

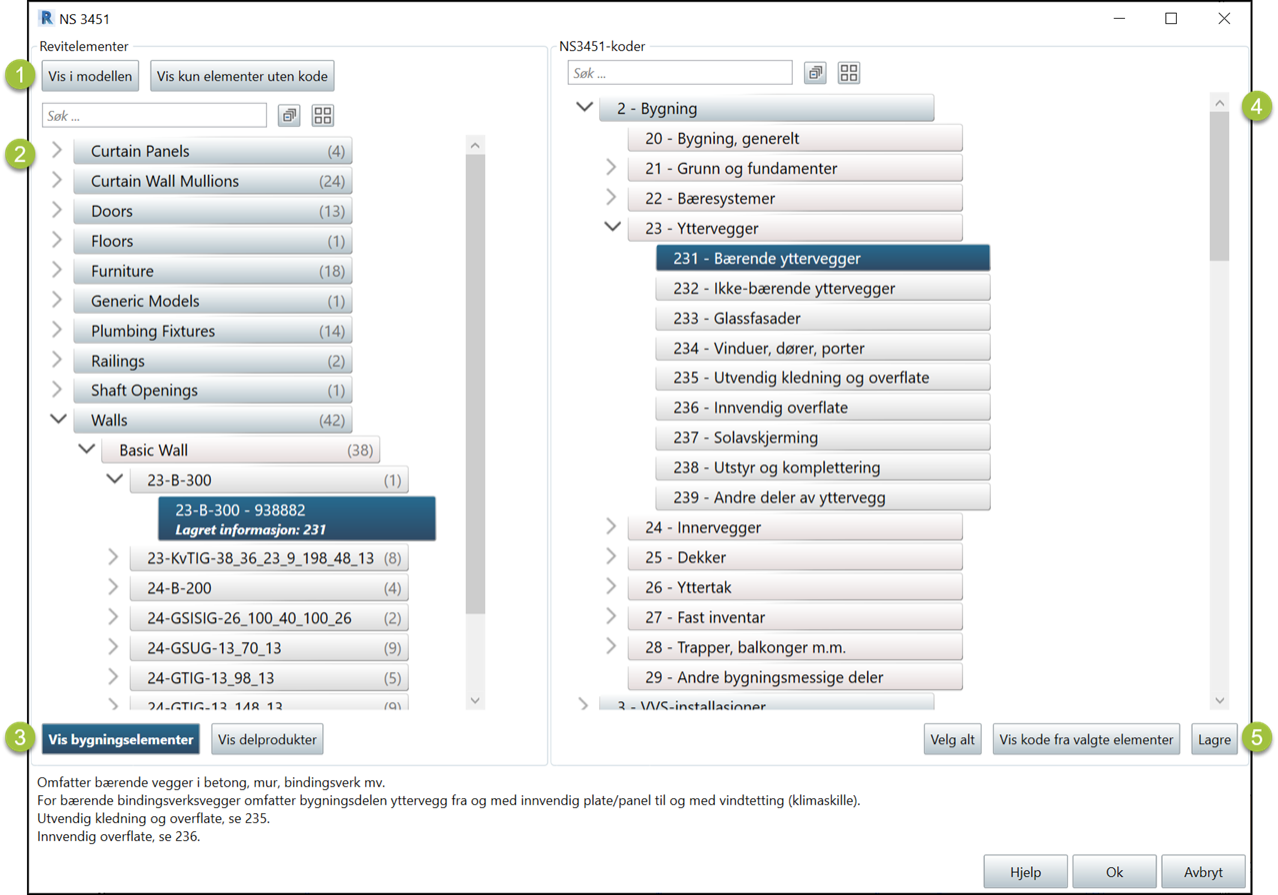

Fig.1 NS 3451

  1. Visningsvalg for elementer

    Først er det et valg om man vil vise elementene i modellen og om treet kun skal vise elementer uten kode. Hvis man velger «vis kun elementer uten kode», vil elementer som blir tagget forsvinne ettersom de får koder satt. Dette gir en lett og oversiktlig måte å sjekke om alle de valgte elementene er tagget. Det er også muligheter til å søke i treet. Da filtrerer man bort alt som ikke gir treff på det man søker på.

  2. Trevisning for elementer

    Trevisningen med elementer sorterer standard på <Kategori> - <Familie> - <Type> - <Instans>. De første nivåene viser antallet av hver del, mens instansen nederst viser NS3451-koden som er satt på elementet. Hvis ingen kode er valgt, vises dette ved (-).

  3. Vis bygningselementer/delprodukter

    Under treet er det et valg for «bygningselementer» eller delprodukter. Dette valget brukes for å f.eks. tagge et enkelt sjikt i en vegg.

  4. Trevisning for NS 3451-koder

    Dette treet viser oppbygningen av bygningsdelstabellen. Den gir muligheten til å tagge med en-, to- eller tre-sifret kode. Det er mulig å søke i treet etter koden man ser etter. Når en kode er valgt, husk å lagre for å få denne koden på de valgte elementene.

  5. Vis kode for valgte elementer

    Hvis et element allerede har kode, kan kode til dette markeres i treet til høyre ved å klikke på «vis kode fra valgt element». Husk å klikk på lagreknappen når valgene er gjort.

Resultatet

Når man har tagget et eller flere elementer, blir dataene lagret på selve elementet. Dataen er tilgjengelig under feltet NS 3451 som ligger gruppert under Data.

Denne funksjonen gjør et forsøk på å finne riktig NS 3450-kode og NS 3451-kode for elementer.

NS 3450-koden blir antatt ut ifra materialer som er til stede i elementet. Dette vil si at f.eks. en søyle i betong vil få koden 05. NS 3451 tar utgangspunkt i kategorien til elementet og forsøker å sette korrekt kode. Dette vil si at en søyle blir f.eks. 222 – søyler. Kodene som blir antatt fra denne funksjonen MÅ kontrolleres. Det gjøres forsøk på å velge korrekt, men det er ikke garantert at den klarer alle situasjoner.

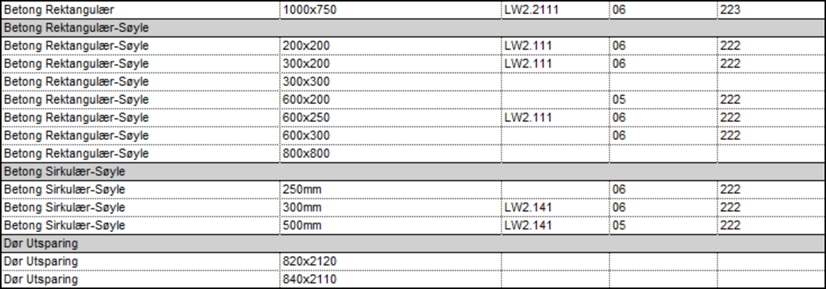

Det anbefales å lage en multikategori-tabell, som grupperes på «Family» og ikke «itemizer» alle elementene. Da er det enkelt å se om like elementer har forskjellig, lik eller ingen kode. Ta med feltene som vist under:

Dialogen

Når man velger et sett med elementer og kjører funksjonen, kommer vinduet under opp. Denne gir muligheten for å velge blant valgte elementer til venstre og koder i NS 3420 til høyre.

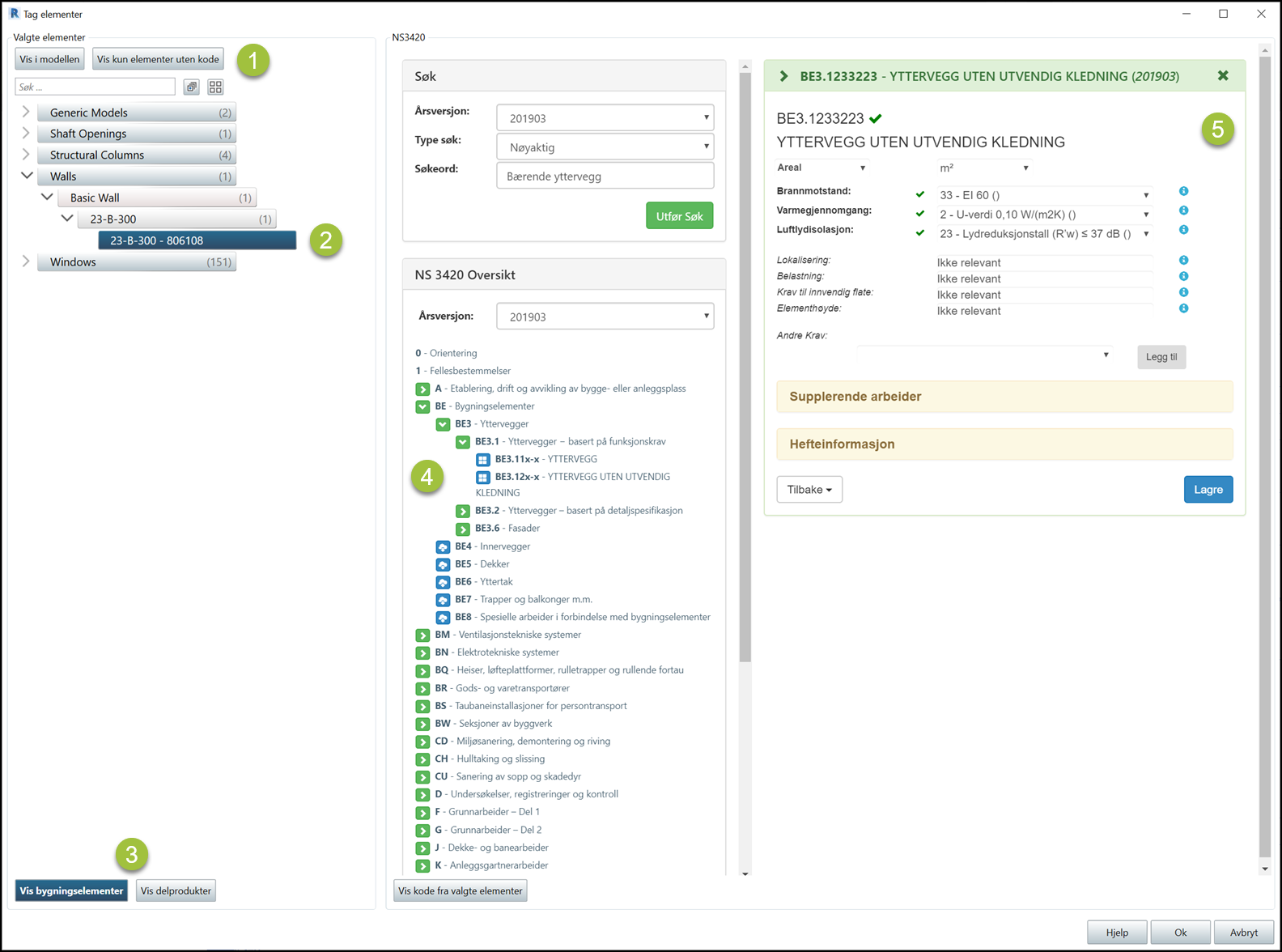

Fig.1 Tag elementer

  1. Visningsvalg for elementer

    Først er det et valg om man vil vise elementene i modellen og om treet kun skal vise elementer uten kode. Hvis man velger «vis kun elementer uten kode», vil elementer som blir tagget forsvinne ettersom de får koder satt. Dette gir en lett og oversiktlig måte å sjekke om alle de valgte elementene er tagget. Det er også muligheter til å søke i treet her. Da filtrerer man bort alt som ikke gir treff på det man søker på.

  2. Trevisning for elementer

    Trevisningen med elementer sorterer standard på <Kategori> - <Familie> - <Type> - <Instans>. De tre første nivåene viser antallet av hver del, mens instansen nederst viser utdrag av NS 3420-koden som er satt på elementet.

  3. Vis bygningselementer/delprodukter

    Under treet er det et valg for «bygningselementer» eller delprodukter. Dette valget brukes for å f.eks. tagge et enkelt sjikt i en vegg. Hvis man skal bruke BE-koder på et element, er det «bygningselementet» som skal tagges, mens selvstendige NS 3420-koder settes på delprodukter. Mer om delprodukter kommer lengre nede.

  4. Trevisning for NS 3420-koder

    NS 3420-tabellen er vist her. Dette er en nettside som alltid er oppdatert. For å finne faktiske koder, velges det nedover i treet. Når man er kommet til en faktisk kode i systemet, velges denne koden og den dukker da opp i (5). Hvis elementet allerede har en kode tilegnet seg, kan denne vises ved å klikke på knappen «Vis kode fra valgte elementer». Da blir koden som vises i treet til venstre vist i treet til høyer. Det er mulig å søke i treet under fanen «søk». Det er også mulig å velge andre versjoner av standarden. Siste gjeldende versjon er standardinnstillingen.

  5. Valgt NS 3420-kode

    Når en kode i treet er valgt, vises den her. Denne delen gir mulighet til å velge matrisevalgene kjent fra NS 3420. Det er også mulighet for å legge til andre krav, se supplerende arbeider og slå opp i tilhørende hefteinformasjon.

Når en kode er ferdig utfylt, blir det en grønn hake bak. Da kan man klikke lagre og denne koden blir lagret på de valgte elementene i elementoversikten til venstre i dialogen.

Obs Det må klikkes på lagre hver gang det er gjort noen endringer. Ingenting lagres automatisk.

Delprodukter

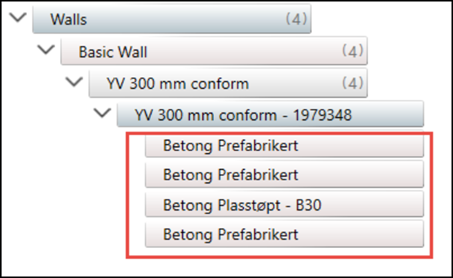

Når man velger å vise delprodukter blir treet vist som følger:

Når man velger å vise delprodukter, kan et eller flere sjikt tagges samtidig. Når delmengder brukes, er det tenkt at man tagger hvert sjikt i et element. Da brukes det ikke BE-koder på veggen som helhet. Når man viser delkoder, kan det dukke opp flere deler i treet enn det er sjikt i veggen. Dette er fordi det lages «parts» i Revit av elementet, og da har delingen av elementet innvirkning.

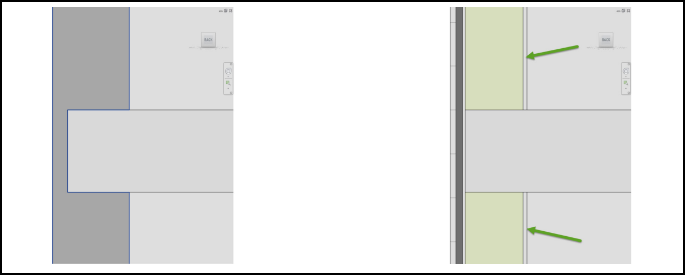

Bildet under viser en vegg som har en tilstøtende vegg. Når det defineres parts av den ene eller begge veggene, blir delingen som vist til høyre. Denne delingen kommer av at (i dette tilfelle) veggene fysisk deler de indre og sentrale sjiktene i 2. Da blir det naturlig 2 eller flere parts pr sjikt. Det er mulig å velge et eller flere sjikt når en kode er valgt i dialogen. Så det er bare å velge alle like sjikt og tagge samtidig.

Ikke-modellerte elementer

For noen elementer er det mulighet å legge til ekstrakoder på elmenter. Disse kodene omtalses som «ikke-modellerte» elementer. Eksempler på dette er forskaling av plasstøpte betongelementer eller maling på et element. Det er mulig å legge til en kode med mengderegel «Areal» og en kode med mengderegel «Lengde» disse to kodene regner ikke ut henholdsvis areal og lengde, men henter fra feltene «Overflateareal» og «Løpemeter element» fra det opprinnelige elementet.

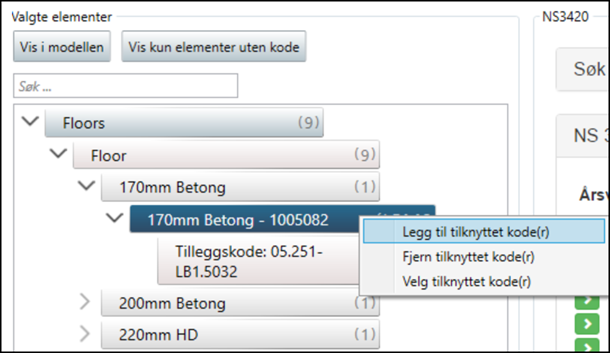

For å legge til en tilleggskode på element, høyreklikkes det på elementet i treet. Det kan gjøres i NS 3420 dialogen, men også i NS 3450 og NS 3451 dialogen.

Etter at det er lagt til en tilknyttet kode, vil de dukke opp som element under det fysiske elementet. Dette elementet er ikke et modellert element, men eksisterer likevel knyttet til fysiske elementet og kan ha egen NS 3450, NS 3451 og NS 3420 kode.

Resultatet

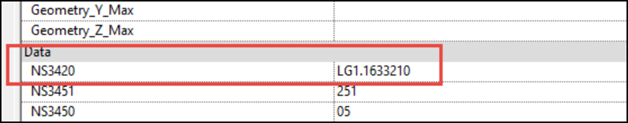

Når man har tagget et eller flere elementer, blir dataene lagret på selve elementet. Det er en synlig og en usynlig del som blir lagret. Den synlige delen lagres som instansparametere, på elementet.

Den fullstendige koden blir også lagret, men er ikke synlig uten å åpne dialogen for tagging av NS 3420 en gang til.

Det er den fullstendige koden som blir brukt når elementene blir eksportert til beskrivelse. Dette betyr at all data som blir lagret på elementet i 3420-leseren, blir med til beskrivelsen.
