Hjelpeverktøy

Det er lagt inn endel verktøy som er ment for å understøtte prosessen med å utarbeide en beskrivelse. Disse verktøyene kan du lese mer om her.

Denne funksjonen sletter beskrivelseskoder på valgte elementer.

Denne kan fjerne NS 3450, NS 3451 eller NS 3420 hver for seg eller alle sammen samtidig. Når den sletter NS 3420 kodene, blir også all skjult data (hele NS 3420 koden) slettet fra elementet. Når NS 3420 kodene blir slettet, blir også postnummer slettet fra valgte elementer.

Denne funksjonen sletter prosesskoder på valget elementer.

Den kan fjerne alt, (prosess, element, sted og postnummer) eller hver for seg. Når prosesskoden blir fjernet, blir også den skjulte informasjonen om prosesskoden fjernet. Postnummer blir fjerne hvis prosesskoder blir fjernet.

Denne funksjonen gir brukeren muligheten til å velge en eller flere flater som blir summert opp som tilleggs areal til elementet.

Dette er spesielt brukt til elementer som f.eks. skal forskales. Da kan en velge f.eks. en bjelke, og velge de tre flatene som skal ha forskaling, og dermed få ut arealet av forskalingen. Denne verdien blir da brukt på tilleggskoder som ligger på hovedelementet.

Dialog

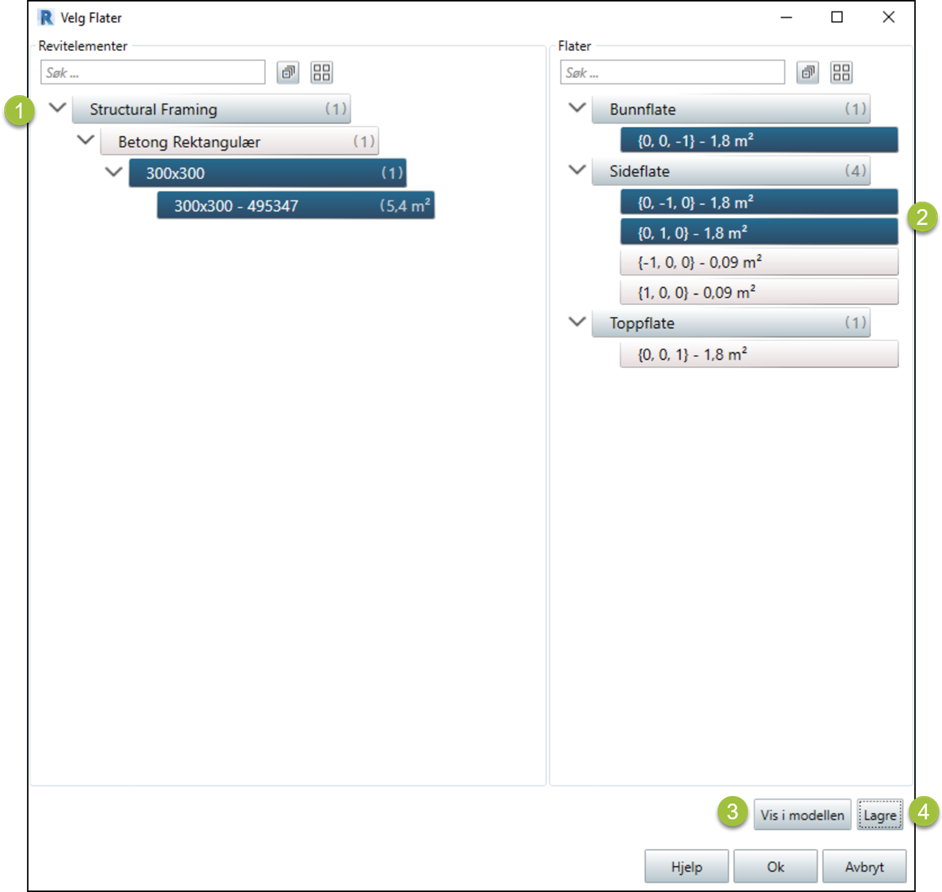

Fig.1 Prosesskode vinduet

  1. Her velges element som skal summere areal.
  2. Velger hvilke overflater som skal utgjøre overflatearealet til valgt element.
  3. Viser valgte flater i modellen. Skru denne på først, deretter velg flatene du ønsker å visualisere.

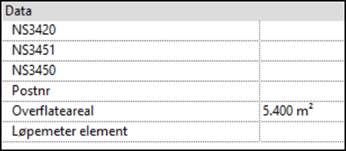

  4. Lagre summen av valgte overflater til elementet.

Når man lukker dialogen, blir arealet overført til respektive elementer.

Disse dataene brukes for å gi mengder til tilleggskoder som har areal som enhet. Det er også mulig å legge til løpemeter, manuelt, som da brukes til gi mengder til koder med løpemeter som enhet.

Dette verktøyet gir mulighet for å velge hvilke paramterer på terreng en ønsker å ha med til beskrivelse.

Dialogen under kommer når en har valgt et terreng og kjørt funksjonen. Det eneste denne skal gjøre er å velge hvilke paramtere som skal eksporteres fra det valgte terrenget.

Det er 5 valg som kan brukes. Disse er vist i bildet under:

Det er areal og volum. Volumene er bare tilgjengelig hvis det valgte terrenget er en «graded region». Arealene er tilgjengelig på alle arealer.

Merk Når man holder på med terreng at Focus RAT tar hensyn til mengdereglene rundt f.eks «Prosjektert anbrakt volum» osv. Dette gir forskjellige tall i Focus Anbud og Focus RAT. Faktorene som blir brukt, finnes i vedleggene til NS 3420.

Dette verktøyet er ment som et støtteverktøy for å få ut dimensjonen til et rør, en ventilasjonskanal eller deler/koblinger til disse.

Verktøyet tar utgangspunkt i «Size» parameteren til det enkelte elementet, og forsøker å finne dimisjonen basert på dette. Hvis det er lagret en NS 3420-kode på elementet, forsøker funksjonen å skrive dimensjonen inn i dimensjonstikkordet til NS 3420-koden. Hvis det ikke finnes et dimensjonstikkord, eller at elementet ikke er blitt kodet med NS 3420-kode, skrives resultatet kun til parameteren Dimensjon på elementet.

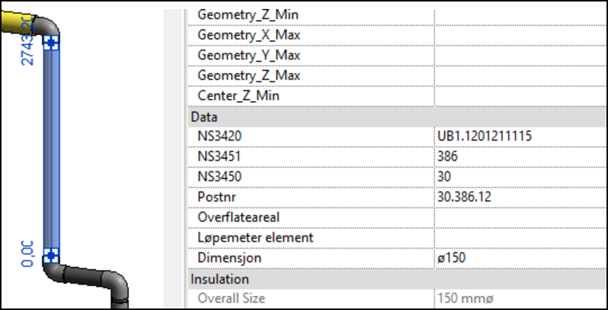

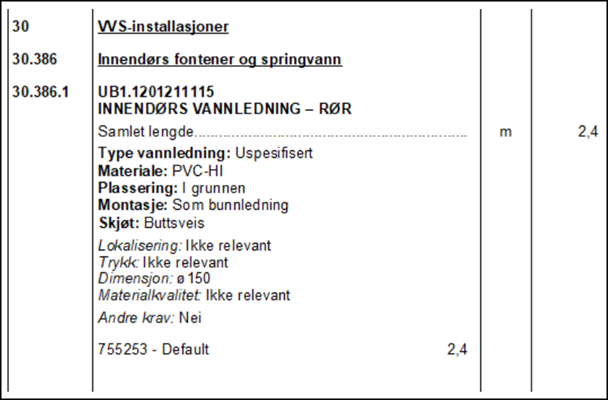

Bildene under viser resultatet av å kjøre funksjonen i Revit, samt hvordan det ser ut i Anbud etter eksport.

Bruk

Verktøyet brukes ved å velge elementene man ønsker å oppdatere og kjør funksjonen.

Formatering

Formateringen av dimensjonsparameteren er per dags dato hardkodet inn i funksjonen. Det vil på et tidspunkt bli laget et verktøy som gjør det mulig å sette opp forskjellige formateringen etter eget ønsker.

Formateringer, slik den er i dag, til de ulike delene er vist i tabellen under:

Elementtype Prefix Prefix skille Samme størrelse skille Formendringsskille Enhet på slutten Eksempel Forklaring
Rør - Runde
Rør

ø

 Ingen Ingen Ingen Ingen Ø150 Rør med diameter 150 mm
Rør-del Ingen Ingen   Ingen Ingen 150/150 Rørdel som er 150 mm inn og 150 mm ut.
Rør - overgangsdel Ingen Ingen     Ingen 150/150x150 Rundt rør som går over til firkantet.
Ventilasjonskanaler
Firkantet Ingen Ingen x Ingen Ingen 150x160 Firkantet kanal 150 x 160 mm
Ovale

Ingen

 Ingen   Ingen Ingen 150/150 Ovalt rør, 150 x 150 mm
Runde ø Ingen Ingen Ingen mm ø150mm Rund ventilasjonskanal 150 mm
Fleksible runde ø Ingen Ingen Ingen mm ø150mm Fleksibelt rør, 150 mm i diameter
Fleksible firkantet Ingen Ingen x Ingen Ingen 160x160

Fleksibelt rør, 160 x 160 mm

Deler og overganger Ingen Ingen x / Ingen 150x150/160x160 Fikrantet rørdel, 150 x 150 mm inn og 160x160 mm ut.
Runder deler Ingen Ingen / / Ingen 150/160 Rundt, 150 mm inn og 160 mm ut
Utstyr – rund tilkobling Ingen Ingen / / Ingen 150/150 Utstyr med to inn/utganger begge 150 mm
Utstyr – firkantet Ingen Ingen x / Ingen 150X150/160x160

To inn/utganger henholdsvis 150 x 150 mm og 160 x 160 mm
Elektro
Rør ø Ingen Ingen / Ingen Ø35 Elektro rør med diameter 35 mm
Deler Ingen Ingen Ingen / Ingen 35 Rør del 35 mm inn og 35 mm ut
Overgang Ingen Ingen Ingen / Ingen 35/45 Rørdel 35 mm inn og 45 mm ut
Kabelbruer
Firkantet Ingen Ingen x / Ingen 160x50 Kabelbru med bredde 160mm og høyde 50 mm
Overganger Ingen Ingen x / Ingen 160x50/200x50 Kabelbru med bredde 160 og høyde 50 som går over til bredde 200 og høyde 50
