Focus RAT – Beskrivelse
Focus RAT Beskrivelse er en tilleggsmodul til Revit, som tilbyr brukerne muligheten til å kunne berike modellen med data fra NS 3420, NS 3450 og NS 3451 eller prosseskodene til Statens vegvesen eller Jernbaneverket.
Deretter er det mulig å ta ut data fra modellen strukturert slik at Focus Anbud kan sette opp et anbudsdokument som inneholder alle data valgt av bruker. Dette gir et utgangspunkt for å produsere beskrivelse. Hvilke elementer og mengderegler som er støttet er forklart i første del av denne hjelpefilen.
All automatikk er lagt til som en kvalifisert antakelse, og kan ikke blindt brukes videre. Denne hjelpefilen forklarer hvordan funksjonene i modulen fungerer, og hva som er støttet.
For videre opplæring, ta kontakt med Focus Software.
Oversikt over modulen
Modulen for beskrivelse inneholder metoder for å tagge med NS 3420, NS 3450 og NS 3451 kode. I tillegg til disse finnes det en funksjon for å automatisk tagge elementer med NS 3450 og NS 3451 koder.
Modulen inneholder også funksjoner for å tagge elementtyper med de samme kodene. Dette er for å kunne klargjøre «ferdige» elementer med standardkoder for bruk i senere prosjekter.
Det er også tilgjengelig funksjoner for å kontrollere modellen. Isolering, markering eller valg av elementer.
Til slutt er det eksporten til Beskrivelse. Dette lager en fil som kan leses av Focus Anbud. Det finnes nå støtte for prosesskode og NS 3420 koder. Dette gjør at det er innført en kodevelger, som filtrere elementer som er synlig på menyen. Denne kodevelgeren er en nedtreksmeny ført på beskrivelses modulen. Under nedtreksmeny vises hvilken versjon av gjeldene kodetype som er valgt.
Som man ser av NS 3420 menyen under, er det ikke vist noe versjon der. Dette betyr at det ikke er lagret noe 3420 data i prosjektet. I prosesskode menyen under kan en se at versjonen er «201802».
Menyene under viser hvilke verktøy som er tilgjengelig når de forskjellige kodetypene er valgt:

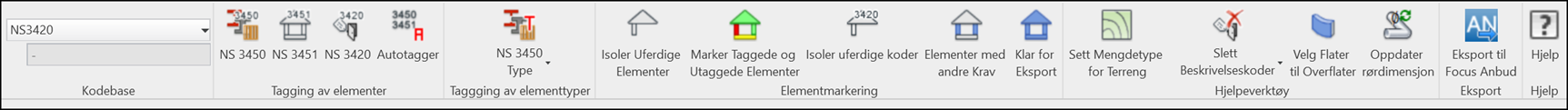

NS 3420 – menyen

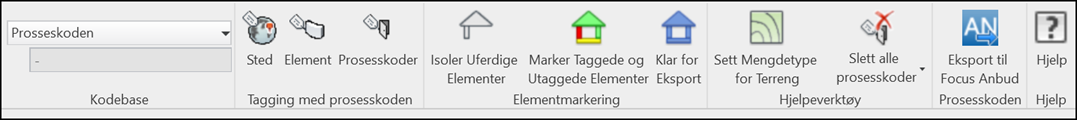

Prosesskoden - menyen
Implementerte elementer og hvilke mengder disse kan ta ut
Implementasjonen av mengdeuttak fra modell er en kontinuerlig prosess. Har du en familie eller element som burde kunne takles, ta kontakt med Focus Software så kan dette ordnes.
Alle elementer kan telles, så, antall er implementert for alle typer. Andre mengder implementert er vist i tabellen under.
Under følger en liste over foreløpig implementerte elementer og hvilke mengder som kan tas ut fra disse:
| Elementtyper | Implementerte mengderegler |
|---|---|
| Bjelker | Areal, lengde, volum og vekt |
| Building pads | Areal og volum |
| Himlinger | Areal og volum |
| Søyler | Areal, lengde, volum og vekt |
| Connections | Antall |
| Curtain panels | Areal |
| Curtain Walls (system/glassvegger) | Areal |
| Dører | Antall |
| Gulv | Areal og volum, vekt |
| Fundament | |
| Punkt | Overflateareal og volum |
| Slab | Areal, overflateareal, lengde og volum |
| Slab edge | Lengde, overflateareal og volum |
| Vegg | Lengde, overflateareal og volum |
| Mullions | Lengde |
| Åpninger | Areal, areal mindre enn 0.5 kvm |
| Parts | Areal, lengde og volum |
| Rekkverk | Lengde |
| Ramper | Areal og volum |
| Armering | |
| Vanlig armering | Antall, lengde, volum og vekt |
| Areal armering | Antall system og lengde, volum og vekt (av vanlig) |
| Path armering | Antall system og lengde, volum og vekt (av vanlig) |
| Fabric Sheet area | Vekt og antall system |
| Fabric Sheet | Vekt og antall |
| Armeringskoblinger | Antall |
| Tak | Areal og volum |
| Trapper | Overflateareal og volum |
| Terreng | Cut, Fill, NetCutFill, projectedArea, overflateareal |
| Trusses (bjelker eller søyler) | Vekt |
| Vegger | Areal, lengde og volum, Isolert areal |
| Vinduer | Antall |
| Ukjente elementer => forsøker å finne data fra elementer som ikke er implementert. De blir også logget for implementasjon. | Antall, areal, lengde og volum |
