Gulv fra rom

Dette verktøyet lager nye gulv, basert på de rommene som er valgt. Dette blir da gulv som kun er inne i det enkelte rom.

Funksjonen er tenkt som et supplement for å lage ulike gulv i ulike rom. f.eks. fliser på bad, og parkett i stue, mens det er ett bærende dekke

gjennom hele etasjen under.

Funksjonen kan brukes enten ved å velge spesifikke rom, eller ved å ikke velge noen.

Hvis en velger noen rom, er det bare disse som dukker opp i listen over tilgjengelige rom inne i funksjonen.

Hvis man ikke velger noe, blir alle rom i prosjektet vist. Dialogen under viser valgene som er tilgjengelig.

NB! Gulvene som blir laget her, er tenkt som øverste gulv i rom De kan også oppdateres via dialogen senere i prosessen.

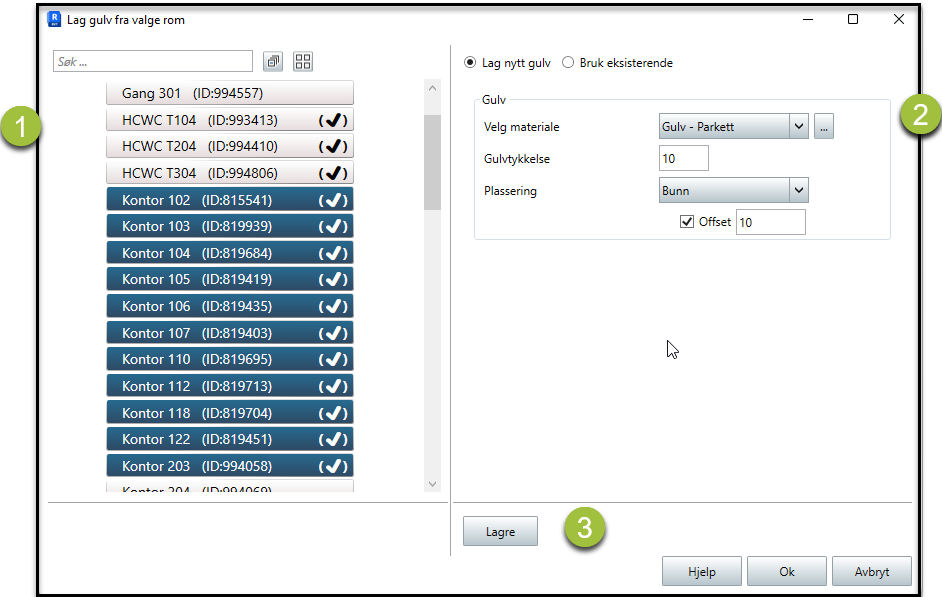

Dialog som viser valgene i gulv fra rom funksjonen

  1. Listen over tilgjengelige rom. Dette er enten de man har valgt, eller alle rommene i ett prosjekt.

    Før man har lagret en kobling til en gulvtype, vises rommene som vist over.

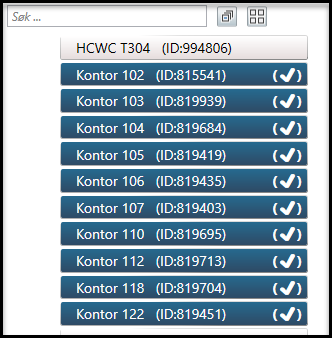

    Når man lagrer en kobling (4) så blir det vist som følger. Haken betyr at koblingen mellom rom og gulv er lagret.

  2. I valget under pkt. 2 kan man enten velg å bruke ett eksisterende materiale til å lage en ny gulvtype, eller bruke en eksisterende gulvtype til å lage gulvene.

    1. Nytt gulv, basert på materiale

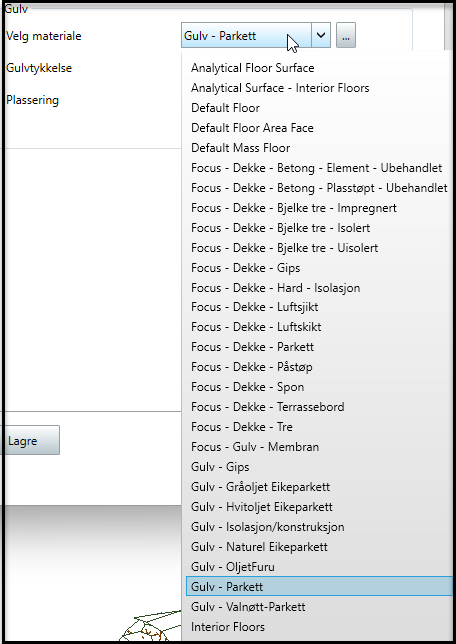

      I dette valget gjør man først valg av materiale. Det er mange materialer fra prosjektet vist i nedtreksmenyen, hvis en likevel ikke finner det man leter etter

      kan dette hentes inn ved å klikke på de tre prikkene ved siden av. Da kan man laste inn materialer fra Revit sitt material bibliotek.

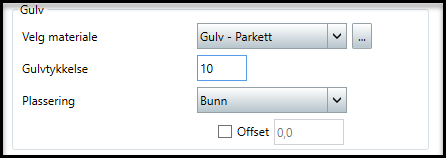

      Etter at materiale er valgt, velger man tykkelse på gulvet, og eventuelt en offset om man ønsker en annen plassering (opp eller ned) i forhold til det som velges som referanse.

      Om referansen regnes fra toppen eller bunnen av gulvet velges også.

      OBS! Gulvene plasseres alltid i forhold til rommets etasje, og med sin egen tykkelse som offset oppover. Dette er for at de skal plasseres oppå bærende gulv. For at gulvene evt. skal komme inne i bærende dekker, må de settes inn med en negativ offset lik egen tykkelse.

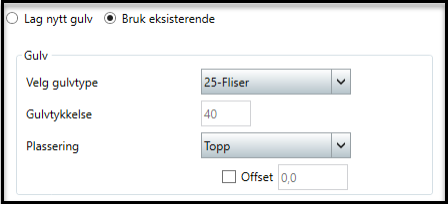

    2. Eksisterende gulvtyper.

      I dette tilfelle er det bare å velge et eksisterende gulv, som blir vist i nedtrekksmenyen. Om man ikke finner gulvet her, så brukes "Nytt gulv" valget.

      Det er ikke mulig å sette tykkelse på eksisterende gulv, men offset kan brukes. på lik linje som i nytt gulv.

  3. Ved å lagre data fra valgene i høyre del av dialogen, opprettes det en kobling mellom et valgt gulv og ett rom.

    Det er på bakgrunn av dette det blir laget gulv i modellen når dialogen fullføres.

    Denne koblingen blir også husket, slik at det er mulig å oppdatere gulv i rom på ett senere tidspunkt.
