Eksport til energiberegning

Forutsetninger

Denne funksjonen bør først kjøres etter at følgende forutsetninger er møtt:

1. Prosjektet må ha Focus sine parametere for energiberegning tilgjengelige. Det kan man få ved å kjøre funksjonen Eksport til energiberegning en gang først, eller ved å kjøre funksjonen Legg til parametere.
2. For å eksportere til SINTEFs regneark må man ha abonnement på byggforsk-serien eller ha kjøpt det. Regnearket det kan eksporteres til er «TEK - sjekk Energi» fra oktober 2012.
3. For å få riktig oppvarmet BRA-areal og BRA-volum må man lage arealer («Area») i de korrekte oppvarmede BRA-områdene, og markere disse ved hjelp av parameteren «Oppvarmet BRA – areal». Pass på å ha arealer som dekker hele det oppvarmede BRA-arealet for hvert nivå, siden programmet regner fra et nivå med BRA-areal til det neste. Mangler man noen områder vil man få for lite areal og volum. Hvis man har dobbelthøye rom eller andre områder med ikke vanlig høyde kan man sette ut areal, merke det ved hjelp av parameteren «Oppvarmet BRA -areal» og sette hake for parameteren «Ikke ta med i beregning av areal», slik at det kun blir tatt med i volumet, og ikke i arealet. Pass spesielt på trapperom og fellesarealer.

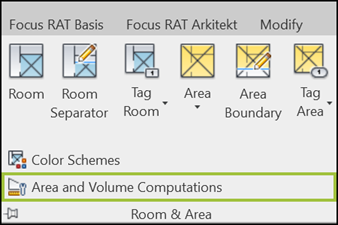

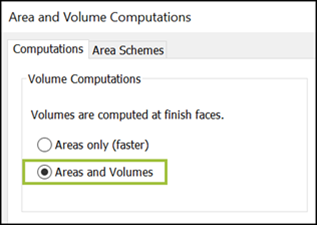

4. Volumberegning av rom bør være skrudd på. Dette gjøres ved å trykke på nedtrekksknappen på Room & Area, deretter Area and Volume computations, og sørge for at «Areas and Volumes» er valgt.

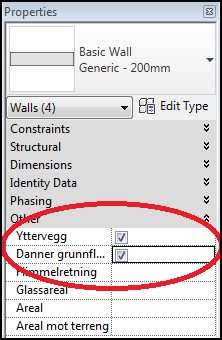

5. Alle yttervegger må markeres som yttervegg (dette for å unngå forvirring ved feillagede familier eller når man bruker yttervegger til andre formål som mur eller lignende). Veggene må være romgrensende («room bounding»). Vegger og glassfasader skal tegnes slik at eksteriørsiden/yttersiden vender ut – det vil si at orienteringpilene skal være plassert på utsiden av vegg og glassfasade. En god regel er alltid å tegne med klokken.
6. Yttervegger som danner grunnflate må markeres som dette v.h.a. parameteren «Danner grunnflate». Disse brukes for å regne ut eksponert omkrets. Pass på å ikke ta med flere vegger som ligger vertikalt over hverandre. Husk også at for rekkehus skal den delen av omkretsen som vender mot nabo ikke tas med.
7. Dekker/gulv mot grunnen må markeres som mot grunnen, eventuelt at de skal tas med som tak (for eksempel takterrasser). De må også være romgrensende («room bounding»). Det bør også dannes «Building Pad» under gulv mot grunnen.
8. Tak som skal tas med i energiberegningen må markeres ved hjelp av parameteren «Tak skal tas med i energiberegning». De må også være romgrensende («room bounding»). Takene som tas med må ha vinduer osv. Om det er dannet yttertak og innertak over hverandre må man sette vinduet i det isolerte taket, og lage åpning det andre. Dette for å få riktige arealer.
9. Himling som skal tas hensyn til må merkes som «øverste himling». Disse vil da kunne være romgrensende («room bounding»). Alle andre himlinger vil bli midlertidig satt til ikke å være romgrensende («room bounding»).

Eksport til SINTEFs regneark foregår slik:

1. Man velger tek sjekk – mal om det ikke har vært funnet før.
2. Deretter velger man hvor man vil lagre eksporten.
3. Programmet lager så en tek-fil med informasjon fra modellen.
4. Tek-filen importeres automatisk til det nye regnearket (ved hjelp av en makro i regnearket).

Schedules er også en god måte å sjekke at alle veggene/takene/gulvene som skal være med får areal. Hvis de får areal 0 er det som oftest fordi det mangler rom, eller rommene ikke når ut/opp/ned til veggen/taket/gulvet.

Beskrivelse av hvordan funksjonen virker:

BRA-arealer finnes fra modellen (fra Focus-parameter «Oppvarmet BRA – areal»). Programmet finner ut om det kun skal telle volum (ved dobbelt høye rom for eksempel) for gitt areal fra Focus-parameter «Ikke ta med i beregning av areal».

Oppvarmet areal og volum finnes ved å lage rom fra BRA-arealene. Dette gjøres midlertidig, og alt blir rullet tilbake til slik det var da funksjonen startet når arealene og volumene er regnet ut.

Metoden er slik:

1. Eksisterende rom og romdelelinjer blir slettet, og innervegger satt til å være ikke romdelende (for at de ikke skal overlappe / innsnevre BRA-rommene som blir laget). Tak og gulv som er markert via Focus-parametere blir for sikkerhets skyld satt til å være romdelende.
2. For hvert areal lages det romgrenselinjer fra arealets grenselinjer. Rom settes så ut i midten av arealet med de nye grenselinjene.
3. Rommenes høyde blir satt slik at de går fra arealets nivå til neste nivå med arealer, eller hvis det ikke finnes blir høyden satt slik at rommet når høyeste punktet funnet fra takene som er satt ved hjelp av Focus-parametere. Derfor er det viktig at man lager arealer over alt hvor det skal være areal og volum for hvert nivå (eller i alle fall der det er forskjell i areal). Hvis huset er en enkel firkant like etasjer og areal over alt holder det å definere i første etasje.)
4. Oppvarmet areal og volum summeres for rommene som ble laget.

For å finne arealer til vegger, dekker og tak brukes midlertidige rom og det rulles tilbake til slik det var før funksjonen startet.

Fremgangsmåten for å lage de midlertidige rommene er:

1. Yttervegger finnes fra Focus-parameter «Yttervegg».
2. Vinduer og dører finnes fra ytterveggene. Retningen til veggen styrer retningen til vinduene og dørene. Arealet finnes fra «hullet» de lager i veggen, ved å ta arealet før og etter døren/vinduet blir midlertidig slettet.
3. Areal mot terreng finnes ved å bruke grenseflater mellom «Building pad» og topography-surfacens deleflater. Man sammenligner plasseringene og avstanden fra hverandre etc.
4. Gulv mot grunnen, gulv brukt som tak, og tak som skal tas med finnes fra Focus-parametere («Mot grunnen», «Gulv skal tas med som tak i energiberegning» og «Tak skal tas med i energiberegning»). Takvinduer finnes ut fra hvilket tak de sitter i.
5. Vegger som danner grunnflaten finnes fra Focus-parameter «Danner grunnflate». Lengden til disse er eksponert omkrets. Har disse felles linje med rom dannet i prosessen med å finne areal til vegger, dekker og tak blir lengden på denne brukt. Ellers brukes en estimert innsidelengde (lengde på veggen - tykkelsen på veggen). Her har man ikke nødvendigvis noen rom å ta utgangspunkt i, siden grunnflaten potensielt kan være under «rom-flaten».
6. Eksisterende rom og romdelelinjer blir slettet, og innervegger blir satt som ikke romdelende (for at de ikke skal overlappe / innsnevre BRA-rommene som blir laget). Tak og gulv som er markert via Focus-parametere blir for sikkerhets skyld satt til å være romdelende. Gulv som ikke er brukt som tak eller mot grunn blir slettet. Tak som ikke er markert via Focus-parametere blir satt som ikke romdelende.
7. For hver etasje blir rom laget for hvert område Revit gjør det mulig å sette inn rom i. For en forenklet modell som er resultatet av det første punktet vil det si «bygnings-skallet» for hver etasje.
8. Rommenes høyder blir satt slik at de går fra gjeldende etasje til neste etasje det er mulig å sette inn rom i, eller til det høyeste punktet funnet fra takene som er satt ved hjelp av Focus-parametere.
9. Rommenes grenseflater brukes for å finne innsideareal til vegger, dekker og tak.
10. For å finne fasaden i forskjellige himmelretninger finner programmet hvilken vei utsiden på vegger peker (i Revit er det siden «pilene» er på). For skråtak finnes retningen ut fra normalen.

Tabellvisning

Bygningsdel	Veiledning fra Sintef	Bruksmessig forklaring	Teknisk forklaring
Oppvarmet bruksareal	Oppvarmet bruksareal er oppvarmet del av bruksareal regnet etter NS 3940 (BRA). BRA er bruttoareal minus areal som opptas av yttervegger.	Summen av BRA-arealene. Det vil si areal med parameter «oppvarmet BRA-areal» avmerket.	For at denne verdien skal være korrekt må man ha tegnet BRA-areal riktig.
Oppvarmet volum	Oppvarmet bruksareal multiplisert med midlere netto høyde på himling. Volumet av innvendige etasjeskiller skal ikke tas med.	Summen av volumene til rom dannet fra BRA-arealenes (det vil si areal med parameter «oppvarmet BRA-areal» avmerket) grenselinjer.	For at denne verdien skal være korrekt må man ha tegnet BRA-areal riktig. Det vil si at man må ha tegnet areal som dekker BRA-arealene i de forskjellige etasjene. Har man dobbelt høye rom kan man vurdere å lage BRA-areal og merke det «ikke ta med i beregning av areal».
Bygningens omkrets	For frittliggende bygninger er omkretsen linjen rundt grunnflaten, målt på innsiden av grunnmur. For rekkehus skal den delen av omkretsen som vender mot nabo trekkes fra.	Summen av lengden til veggene som har parameteren «Danner grunnflate” satt til "Ja".	Tar kun hensyn til vegger som har fått satt parameteren «Danner grunnflate» satt til "Ja". Har disse felles linje med rom dannet i prosessen med å finne areal til vegger, dekker og tak blir lengden på denne brukt. Ellers brukes en estimert innsidelengde (lengde på veggen - tykkelsen på veggen). Her har man ikke nødvendigvis noen rom å ta utgangspunkt i, siden grunnflaten potensielt kan være under «rom-flaten».
Yttervegger	Innvendige dimensjoner fra vegg til vegg og fra gulv til øverste himling. I arealet for yttervegger og tak skal arealet som tas opp av vinduer og dører trekkes fra.	Grenseflaten mellom veggen og rom innenfor. Altså den innvendige flaten. Areal av dører og vinduer i veggen er trukket fra.	Tar kun hensyn til vegger som har fått satt parameteren "Yttervegg" til "Ja". Forutsetter at veggen helt eller delvis grenser oppvarmet rom. Vegger og glassfasader skal tegnes slik at eksteriørsiden/yttersiden vender ut – det vil si orienteringpilene skal være plassert på utsiden av vegg og glassfasade. En god regel er alltid å tegne med klokken.
Yttervegger mot terreng		Totalt areal av vinduer fordelt på vindustype.	Finner grenseflater vegg/topography surface, trekker fra grenseflater mellom building pad og topography surface. Forutsetter at det dannes building pads på gulv mot grunnen, slik at topography surface-elementene blir splittet. Vegger og glassfasader skal tegnes slik at eksteriørsiden/yttersiden vender ut – det vil si orienteringpilene skal være plassert på utsiden av vegg og glassfasade. En god regel er alltid å tegne med klokken.
Vinduer		Totalt areal av vinduer fordelt på vindustype.	Funnet ved å finne forskjellen i arealet til veggen vinduet sitter i før og etter vinduet blir midlertidig slettet.
Takvindu		Totalt areal av takvindu.	Funnet ved å finne forskjellen i arealet til taket vinduet sitter i før og etter vinduet blir midlertidig slettet.
Dører		Totalt areal av dører fordelt på dørtype.	Funnet ved å finne forskjellen i arealet til veggen døren sitter i før og etter døren blir midlertidig slettet.
Tak		Grenseflaten mellom taket og rom under.	Forutsetter at taket har fått parameteren "tak skal tas med i energiberegning" til "Ja", eller at et gulv har fått parameteren "Gulv skal tas med som tak i energiberegning" til "Ja". Forutsetter også at det er oppvarmet rom helt opp til hele det oppvarmede området av taket for at arealet skal bli riktig. Taket/gulvet må være romgrensende («room bounding»). Ved gulv som er brukt som tak må gulvet skilles slik at det kun er under kald sone eller friluft, og ikke både under oppvarmet sone og friluft/kald sone.
Gulv mot grunnen	Gulvareal er begrensningsflatene for husets fullt oppvarmede rom.	Grenseflaten mellom gulvet og oppvarmede rom over.	Forutsetter at rommet har fått parameteren "Mot grunnen" til "Ja". Forutsetter også at man har rom hvor parameteren "Ikke oppvarmet rom" er satt til "Nei" over. Gulvet må være romgrensende («room bounding»).

Forklaring av de forskjellige parameterne

Parameternavn	Type	Type eller instans-parameter	Gjelder for hva slags elementer	Brukes til
Yttervegg	Ja/Nei	Instans	Vegger	Bare vegger som har denne parameteren satt til "Ja" får utregnet areal eksportert”.
Mot grunnen	Ja/Nei	Instans	Gulv	Bare gulv som har denne parameteren satt til "Ja" bidrar til verdien som blir eksportert for areal mot grunnen.
Tak skal tas med i energiberegning	Ja/Nei	Instans	Tak	Bare tak som har denne parameteren satt til "Ja" får utregnet areal eksportert.
Gulv skal tas med som tak i energiberegning	Ja/Nei	Instans	Gulv	Bare gulv som har denne parameteren satt til "Ja" får utregnet areal eksportert under bygningsdel tak.
Himmelretning	Tekst	Instans	Vegger, dører, vinduer	Beregnet himmelretning blir fylt inn her.
Areal mot terreng	Tall	Instans	Vegger, gulv	Beregnet areal mot terreng blir fylt inn her.
Glassareal	Tall	Instans	Vegger, dører, vinduer	Beregnet glassareal blir fylt inn her.
Areal	Tall	Instans	Vegger, dører, vinduer, gulv, tak	Beregnet areal blir fylt inn her.
U-verdi	Tall	Type	Vegger, dører, vinduer, gulv, tak	Hvis en type vegg, vindu, dør, gulv eller tak har kjent u-verdi kan dette feltet fylles ut. Det blir da eksportert til energiberegning.
Solfaktor	Tall	Type	Vegger, dører, vinduer	Hvis en type vegg, vindu, dør har kjent u-verdi kan dette feltet fylles ut. Det blir da eksportert til energiberegning.
Danner grunnflate	Ja/Nei	Instans	Vegger	Bare vegger som har denne parameteren satt til "Ja" bidrar til verdien som blir eksportert for "Eksponert omkrets".
Ikke oppvarmet rom	Ja/Nei	Instans	Rom	Bare rom som har denne parameteren satt til "Nei" bidrar til verdiene som blir eksportert for Oppvarmet BRA og Oppvarmet Volum og til areal på gulv mot grunn.
Oppvarmet BRA-areal	Ja/Nei	Instans	Areal	Om arealet er del av BRA.
Ikke ta med i beregning av areal	Ja/Nei	Instans	Areal	Gir mulighet til å lage areal som bidrar til oppvarmet volum, men ikke til BRA.
Øverste himling	Ja/Nei	Instans	Himling	Gir mulighet til å ta hensyn til himling
Ignorer ved eksport til energiberegning	Ja/Nei	Instans	Level(nivå)	Gir mulighet til å la rommene som dannes midlertidig gå over flere nivå.
