Dette verktøyet er et hjelpemiddel for å kontrollere hvordan dører og vinduer er satt inn i prosjektet.

Dette er spesielt viktig å ha kontroll på med tanke på om en dør er "flippet" om egen akse og er asymetriske.

For at dør-og vinduskjema skal gi riktig resultat trenger man da å endre typen til den speilvendte versjonen av familien.

Det kan også brukes til å kontrollere om f.eks. en ytterdør er satt inn slik at den er på innsiden ("feil vei" ) i forhold til modellen.

Verktøyet er ment i hovedsak for å indentifisere slike problemstillinger, og tilbyr derfor endel muligheter for å vise elementene i modellen,

men det er også muligheter for å bytte type, flippe eller speile elementene gjennom dialogen.

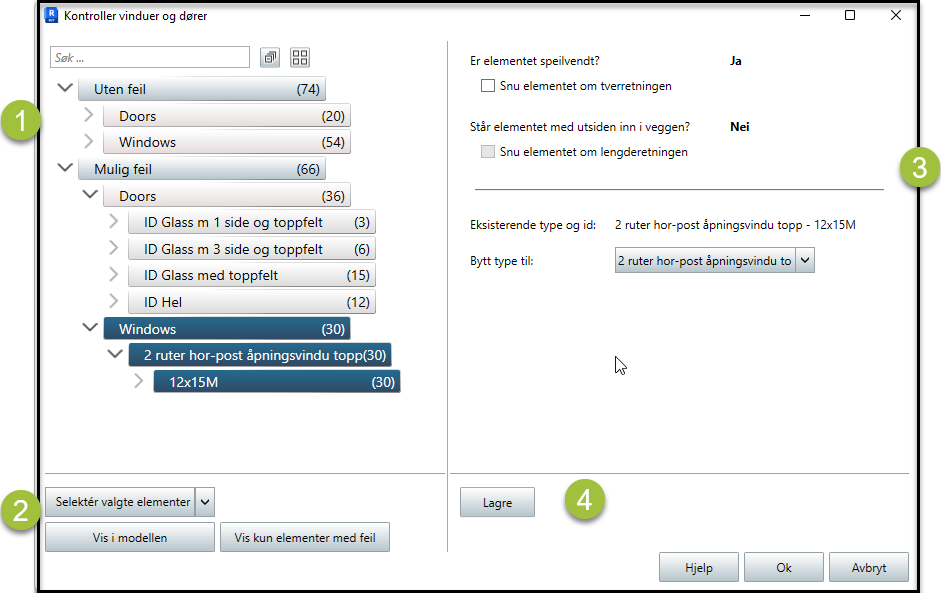

Figuren over viser dialogen i "kontroller dør og vindu"

1. Listen over elementer som er kontrollert finner man til venstre i dialogen. Den er gruppert som "uten feil" og "mulige feil".

   OBS! Det er ikke sikkert et element er feil satt inn, selv om denne kontrollen påstår det. Det er viktig å kontrollere tilfellene selv.

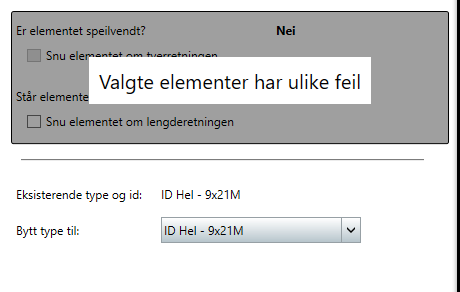

   Hvis elementer som velges i listen har "samme" type feil, blir dette vist som forklart i (3). Hvis det er forskjellige type feil. f.eks at ett vindu er snudd, mens ett annet er speilvendt blir dette illustrert som vist under



2. I denne delen av vinduet kan man velge hva som skal skje når det velges elementer i listen forklart over, og velge om man kun ønsker å se de elementene med mulige feil.

   Visningsvalgene er som følger

   1. Selekter valgt element => velger elementet i modellen (blir synlig blått)

   2. Isoler valgte elementer => isolerer de valgte elementene i modellen.

   3. Marker valgte elementer => lager en 3D visning der de valgte elementene blir gjort grønne, mens resten blir gjennomsiktig.

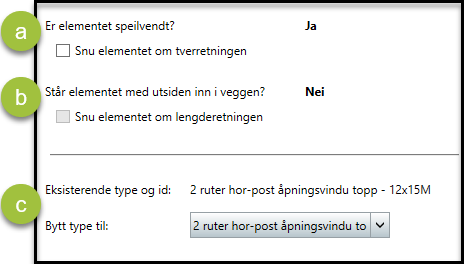

3. I denne delen av dialogen kan man se hva som er foreslått som feil, og gjøre noen korrigerende tiltak.



   1. Hvis et element er satt inn speilvendt i forhold til hva som er modellert i selve familien, vil denne verdien stå til "ja". Dette er sideveis flipp symbolet i Revit som gjør.

      Det er her mulig å "speile" den tilbake til utgangspunktet om det er ønskelig.

   2. Hvis elementet er flippet andre veien, altså f.eks. fra utside vegg til innside vegg, vil denne verdien stå til "ja". Om den er aktiv kan man snu denne retningen tilbake til start.

   3. Hvis elementene er asymmetrisk, f.eks, betyr dette dører med fast felt på ene siden og åpningsfelt på andre siden, bør ikke dører eller vinduer flippes eller speiles.

      Dette fører til feil i bestillinger. I disse tilfellene kan ny type velges i dialogen, slik at en "speilvendt" type kan settes inn i stede for det som regnes som feil.

      På denne måten kan man unngå feilbestillinger i prosjektet.

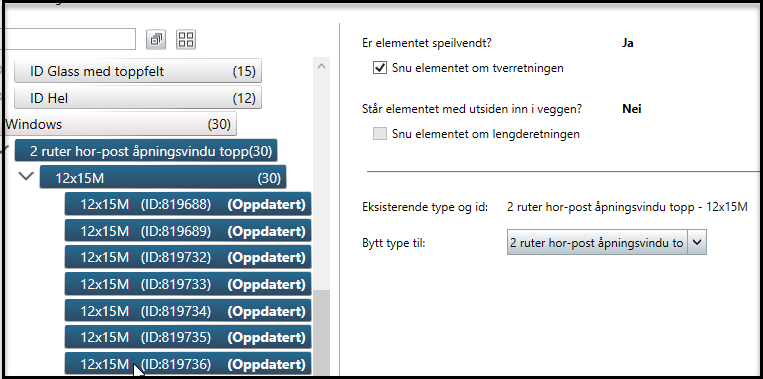

4. For å lagre koblingen mellom elementet og valgene som er gjort, må man trykke lagre. At et elementer er oppdatert blir vist slik som på bildet under.
