Kalkuler Dagslys

Denne funksjonen oppdaterer rom-parametere tilknyttet dagslysberegning. Resultatet avhenger av hvilken teknisk forskrift man velger å bruke. Funksjonen støtter både TEK10 og TEK17.

Informasjonen skrives til Focus-parametere på rommet. Mangler prosjektet disse vil funksjonen selv legge til det Parameter håndtering.

Ønsker man å klarkjøre for eksempel en mal til å brukes med kalkuler dagslys, kan man legge til parameterne selv ved å bruke funksjonen: Parameter håndtering

Fig. 1. Kalkuler Dagslys dialog

  1. Tre-visning

    Har man valgt rom før man starter funksjonen vil disse være selektert i treet til venstre i dialogen. Det er mulig å søke i treet, samt utvide og kollapse alle grupperingene. Ønsker man å oppdatere alle rom vil knappen velge alt i treet.

  2. Ekskluder faser

    Ved å huke av for dette vil man få tilgjengelig en liste hvor man kan velge en eller flere faser man ønsker å ekskludere.

  3. Innstillinger

    • Teknisk forskrift
      Bestemmer formlene som brukes for å kalkulere dagslys. Her erdet mulig å velge mellom Tek10 og Tek17.
    • Standard lystransmisjon
      Er en innstilling som brukes i de tilfellene hvor elementer med glass i prosjektet ikke har fått en egendefinert lystransmisjon. Familier av typen dør, vindu og glasspanel skal ha en parameter Lystransmisjon, som man kan bruke hvis ulike elementer har ulike verdier. I tillegg brukes innstillingen Standard lystransmisjon når funksjonen beregning minimum krav til glassareal i et rom. Derfor er det viktig å sette en reell verdi i denne innstillingen hvis man ønsker å bruke denne parameteren som en pekepinne på hva man trenger av glassareal i de ulike rommene.

  4. Bruk nye parametere

    I Focus RAT2021 er det mulig å ta i bruk nye parametere når man kalkulerer dagslys. Disse parameterne har fordelen med at de kan variere i grupper, sammenlignet med de gamle. Ved å bruke nye parametere vil de gamle bli slettet, noe som kan ha konsekvenser hvis de gamle er blitt brukt i familier og/eller visninger. Dermed er det opp til brukeren selv og velge om nye parametere skal brukes eller ikke. Mer informasjon er gitt i ?-knappen inne i dialogen og under.

I henhold til TEK17 skal byggverk ha tilfredstillende tilgang på lys.

I Focus RAT beregner vi en lysprosent i henhold til §13.7 (2) punkt 1.b (les mer her: Tek 17 - Lys)

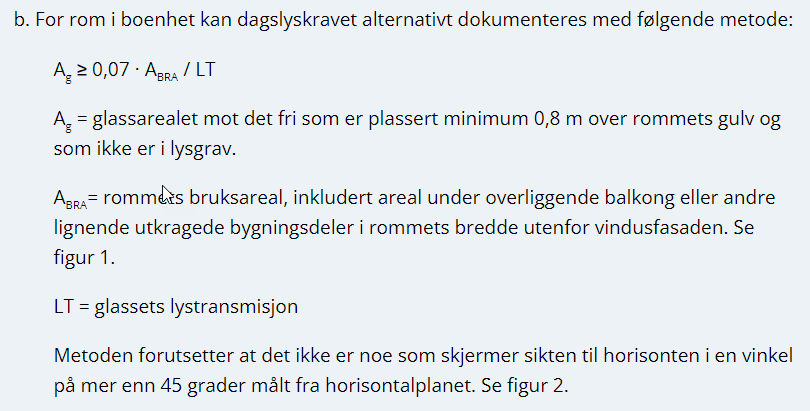

Dette er en preakseptert ytelse for boenheter. Utdrag fra dette er vist under.

For andre byggverk som ikke faller inn under denne paragrafen må programvare som kalkulerer gjennomsnittlig dagslysfaktor benyttes.



For å kunne oppdater rom i grupper, er det laget nye parametere til funksjonene Oppdater Rom og Kalkuler Dagslys. Ved å bruke disse nye parameterne vil eventuelle gamle parametere fjernes både fra prosjekt og Shared Parameter-filen.

Grunnen til at parametere også fjernes fra Shared Parameter-filen er fordi flere av parameterne enda har samme navn, men ny GUID. Dermed blir det nødvendig å fjerne dem fullstendig for å få de nye parameterne til å fungere.

Vær oppmerksom på at dette vil "ødelegge" eventuelle rapporterende familier/visninger som bruker en eller flere av disse gamle parameterne. Dette kan være familier som f.eks tagger, legendeskjemaer, tabeller, osv. Disse familiene/visningene må oppdateres med de nye parameterne etter man har kjørt Kalkuler Dagslys.

På instanser som vindu, dør, panel vil følgende parametere bli fjernet:

  • Lystransmisjon
  • Glassareal
  • Lysreduksjon (areal)
  • GlassArea_Tek17

Merk Focus Dør-/Vindu-familier kan ha Lystransmisjon-parameteren lagt til i selve familien. Dermed vil man i noen tilfeller enda ha denne parameteren tilgjengelig, men den vil ikke bli brukt om man velger å bruke nye parametere.

På rom-elementet vil følgende parametere bli fjernet:

  • Utstikk i neste etasje
  • Lysareal (%)
  • Glassareal i rom
  • GlassArea_Tek17

De gamle parameterne erstattes med de nye angitt under. På instanser som vindu, dør, panel vil følgende parametere bli lagt til:

  • Lystransmisjon (%)
  • Glassareal (totalt)
  • Glassareal (tek. forskrift)
  • Lysreduksjon (areal)
Merk
  • Lystransmisjon (%) har samme navn som før, men har fått en ny enhet. I stedet for at verdien oppgis som et desimaltall, skal den nå oppgis i korrekt prosentformat (eks. 0.9 -> 90%).
  • Glassareal (totalt) erstatter Glassareal og gir det totale glassarealet til elementet inne i rommet. Oppdater Rom støtter elementer som strekker seg over flere rom vertikalt (ikke horisontalt). For slike tilfeller er det altså kun glassarealet som er på innsiden av det rommet som oppdateres som oppgis.

På rom-elementer vil følgene parametere bli lagt til:

  • Himlingshøyde
  • Dagslys (%)
  • Glassareal (tek. forskrift)
  • Glassareal (totalt)
  • Glassareal (min. nødvendig)
  • Utstikk i etasjen over
Merk
  • Noen parametere har fått nye navn for å gjøre det mer enhetlig og/eller forståelig. F. eks: Lysareal (%) som blir erstattet av den nye parameteren Dagslys(%).
  • Alle parametere er flyttet til egenskapgruppen «Energy Analysis».
  • Glassareal (min. nødvendig) er en ny parameter som gir et ca. anslag på glassarealet som kreves av dagslysanalysen i rommet. Merk at beregningen bruker oppgitt standard lystransmisjon inne i Oppdater Rom-dialogen, og ikke det som er oppgitt på de enkelte elementene som befinner seg i rommet.



  • Alle arealer blir beregnet ut ifra gjellende standarder.
  • Hvis man ikke har på volumberegninger av rom i prosjektet, blir man spurt om man ønsker å skur dette på når man kjører funksjonen. Det er ikke mulig å oppdatere rom uten at dette står på.
  • Før man kjører funksjonen bør alle vegger som skal være yttervegger i prosjektet settes som dette, ved å huke av for Yttervegg i egenskapsvinduet for veggene. Uten definerte yttervegger vil ikke funksjonen kunne beregne glassareal og lysareal.
  • Funksjonen tar ikke hensyn til Parts.
  • For å få beregnet lysareal, må det være vinduer eller dører med glass i en yttervegg som grenser til rommet. Dette vil si at veggene som er grenser må være satt til yttervegg. Da blir lysarealet beregnet i forhold til gulvarealet til rommet. Hvis det er utstikk i etasjen over, skrives dette inn i egen parameter. Dette arealet blir da tatt med i gulvarealet og lysarealet blir beregnet i henhold til totalen.
  • TEK17: Det er ikke en kontroll av frisikt 45º fra midten av glassflaten 0,8m over gulv. Dette må foreløpig gjøres manuelt.
  • Glassmaterialer identifiseres ved å først sjekke Class under Identity til Revit-materialet. Er ikke klassen til materialet definert, vil den sjekke om navnet til materialet inneholder «glass».
  • Glassareal beregnes ved å finne alle flater med glassmaterial og summere arealet til disse. Det vil si at for eksempel pyntesprosser på vinduer ikke vil redusere glassarealet (da disse ikke deler, men ligger oppå glassoverflaten). For å ta hensyn til slike tilfeller kan man bruke parameteren Lysreduksjon (areal) på elementet eller passe på at familiene er laget slik at kun det ønskede glassarealet er blitt modellert.
  • På grunn av svakheter i Revit kan man ved å bruke Tapered Wall få unøyaktige resultater. Dette er på grunn av at selve rommet følger ikke veggen med en slik helning. Rom med enten Tapered eller Slanted Walls bør alltid kontrolleres
