Importer SOSI 2019

Denne funksjonen brukes for å importere kartgrunnlag på SOSI-format.

Når funksjonen startes får man først opp en dialogboks hvor man kan legge til de SOSI-filene som ønskes importert av funksjonen.

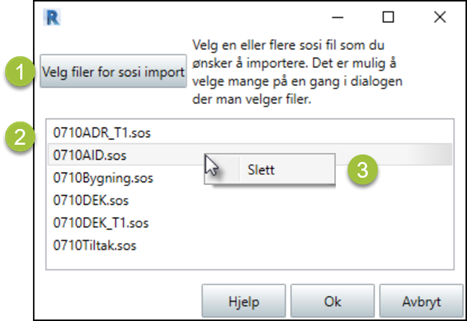

Fig.1 Importer valgte SOSI-filer

  1. Knapp for å velge SOSI-filer. Det er mulig å velge mer enn en fil samtidig i denne dialogen.
  2. Liste over valgte SOSI-filer.
  3. Man kan slette en av filene fra listen ved å høyreklikke på raden for filen.

Klikk på OK for å fortsette importen av SOSI-filene.

Neste steg er å bestemme hvilke objekter fra filene som skal tas med i importen og innstillinger for plassering.

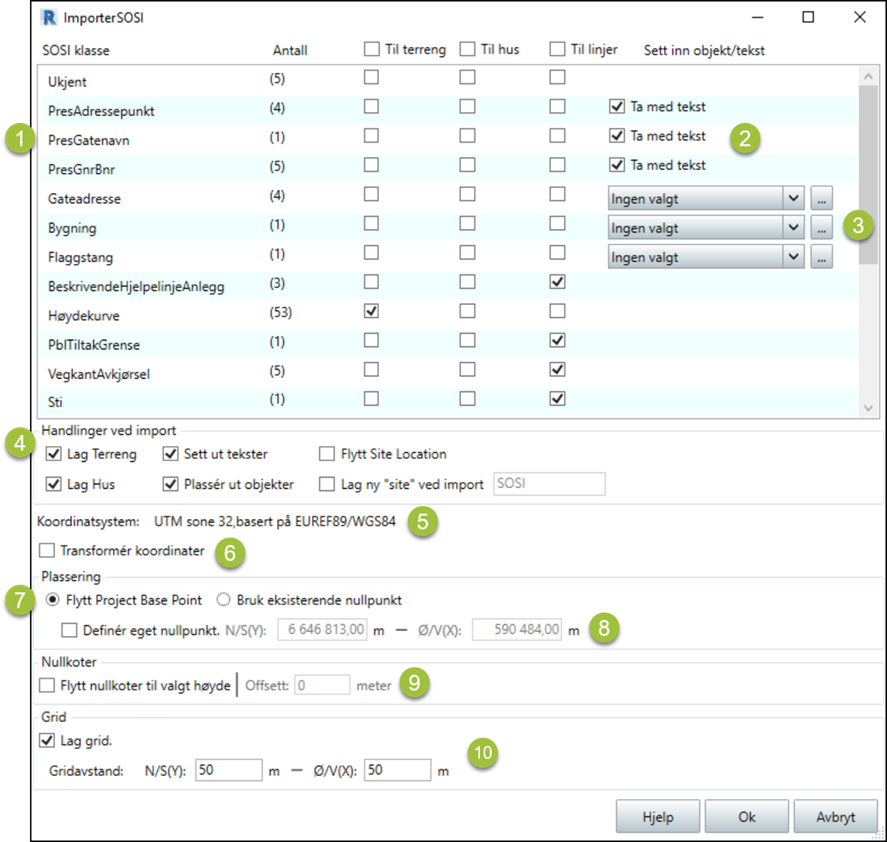

Fig.1 Oppsett SOSI import

  1. Her velger man hvilke linjer som skal importeres. Linjene kan tegnes som linjer i prosjektet eller legges til som terreng- eller huslinjer. De to sistnevnte vil bli utgangspunktet for henholdsvis terreng og bygninger.
  2. Hvis det er tekst i SOSI-filen, får man muligheten til å sette disse ut ved import.
  3. Objekter som er definert som koordinater i SOSI-filen vil ikke bli tegnet som linjer, men kan brukes som innsettingspunkt for elementer i Revit. Det er kun søyler og elementer av kategorien Site som er mulig å velge i dialogen.
  4. Diverse handlinger man ønsker å gjøre ved import.
    1. Lag Terreng vil ta linjene som er Til terreng og lage en toposurface av disse. Merk at alle linjene behandles som ett terreng.
    2. Lag Hus vil ta linjene som er Til Hus og prøve å lage bygninger av disse. Hvis linjene som definerer hus ikke er helt sammenhengende vil ikke funksjonen klare å tegne disse ut i Revit.
    3. Sett ut tekster vil ta alle objekter av typen tekst, hvor Ta med som tekst er valgt og sette disse ut som Text-objekter i prosjektet.
    4. Plasser ut objekter tar alle punktobjekter i SOSI-filen og setter ut det valgte Revit-elementet. Er ingenting valgt ignoreres punktet.
    5. Flytt Site Location vil flytte aktiv Site til koordinatene i SOSI-filen. Dette fungerer bare om SOSI-filen har koordinatsystemet UTM WGS84, UTM EUREF89/WGS84 eller NTM. Dette brukes kun av funksjoner som for eksempel sol- og skyggeanalyse. Site finner man under Manage -> Project Location -> Location i Revit, hvis man ønsker å endre på dette senere.
    6. Lag ny site ved import vil lage en ny site og sette denne som aktiv ved import.
  5. Koordinatsystem som finnes i SOSI-filen.

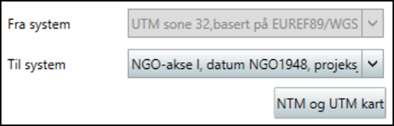

  6. Transformer koordinater gir muligheten til å velge hvilket koordinatsystem SOSI-filen skal transformeres til. Fra system hentes direkte fra filen. Husk at hvis man tar inn SOSI-filer i flere omganger, kan man ikke transformere til ulike systemer for hver gang.

  7. Hvordan importen skal plasseres i Revit-prosjektet.
    1. Flytt Project Base Point vil flytte prosjektets nullpunkt til nullpunktet som finnes i SOSI-filen.
    2. Bruk eksisterende nullpunkt vil plassere SOSI-filen slik at den tar hensyn til eksisterende koordinater i prosjektet. Dette er aktuelt hvis man har satt koordinatene. Første gang man importerer en SOSI-fil, er det best å bruke Flytt Project Base Point (hvis ikke koordinatene allerede er satt i prosjektet). Da unngår man at SOSI-filen legger seg for langt fra nullpunktet. Skal man da hente inn flere filer i etterkant, må man bruke Bruk eksisterende nullpunkt slik at de andre SOSI-filene legger seg korrekt i forhold til den første importen og dens koordinater.
  8. Denne linjer viser nullpunktet i SOSI-filen, samt lar brukeren bestemme innsetningspunktet selv.
  9. Hvis terrenget ligger høyt over havet, kan nullkotene flyttes til delt nullpunkt. Dette er for å unngå store avstander mellom terreng og disse linjene.
  10. Her kan man velge om man ønsker å skape et grid ved import av SOSI-filen. Man kan bestemme horisontal- og vertikalavstand mellom gridene. Gridet som skapes legges i en gruppe og hver gridlinje koordinatsettes.

Terreng

Velger man å lage terreng vil det dannes en toposurface på bakgrunn av terrenginformasjonen i filen. Vær oppmerksom på at Revit ikke tillater punkter som ligger direkte over hverandre (lik X- og Y-koordinat, men ulik Z-koordinat). På grunn av dette må funksjonen endre på slike punkter ved import og generering av terreng.

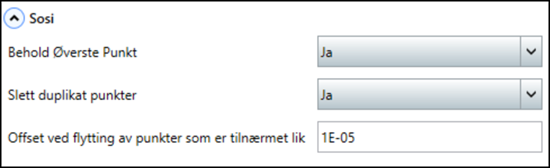

Man kan velge om punktene skal slettes eller om det punktet med størst Z-koordinat skal flyttes slik at de ikke ligger direkte over hverandre. Disse valgene gjør man i innstilligene for RAT (se kapittelet Innstillinger). Standard innstillingene står til sletting av de punktene som har lik XY-koordinat og det er det laveste punktet som slettes.

Velger man å ikke slette vil funksjonen i stedet flytte alle punkter med verdien angitt i innstilligene. Standard verdi er satt til 1e-5. Det er alltid det øverste punktet som blir flyttet.

Har man en stor fil hvor flere punkter har tilnærmet lik XY-koordinat kan det ta lengre tid å lese inn SOSI-filen, spesielt om en velger å flytte disse punktene i stedet for å slette dem. Gode SOSI-filer med veldefinerte punkter/kurver osv. vil normalt ikke ta lang tid.

Eksisterende koordinater

Fremgangsmåte om man vil bruke et kjent koordinatpunkt i modellen sammen med SOSI-import:

  1. Gå til Utomhus eller Site view og skru på visning av skjulte elementer ved hjelp av lyspæren på linjen under modellvinduet.
  2. Velg Survey Point (trekanten) og lås den opp ved å trykke på bindersen slik at den får en rød strek over seg.
  3. Velg Manage -> Specify Coordinates at Point, velg punktet og oppgi koordinatene (husk at målene er i millimeter).
  4. Når man da skal importere SOSI-filen(e) kryss av for Bruk eksisterende nullpunkt. Husk å transformere koordinatene i SOSI-filen til det formatet som ble oppgitt i punkt 3.
