Bøyeliste fra rapport 2019
Denne funksjonen generer bøyeliste for valgt eller all armering i prosjektet.
Bøyelisten vises som en rapport, som det er mulig å skrive ut eller lagre som et PDF-, Word- eller Excel-dokument. Hvis man gjør en seleksjon, er ikke nødvendig å filtrere bort andre typer elementer, da andre typer enn Structural Rebar og Rebar In System ikke tas med.

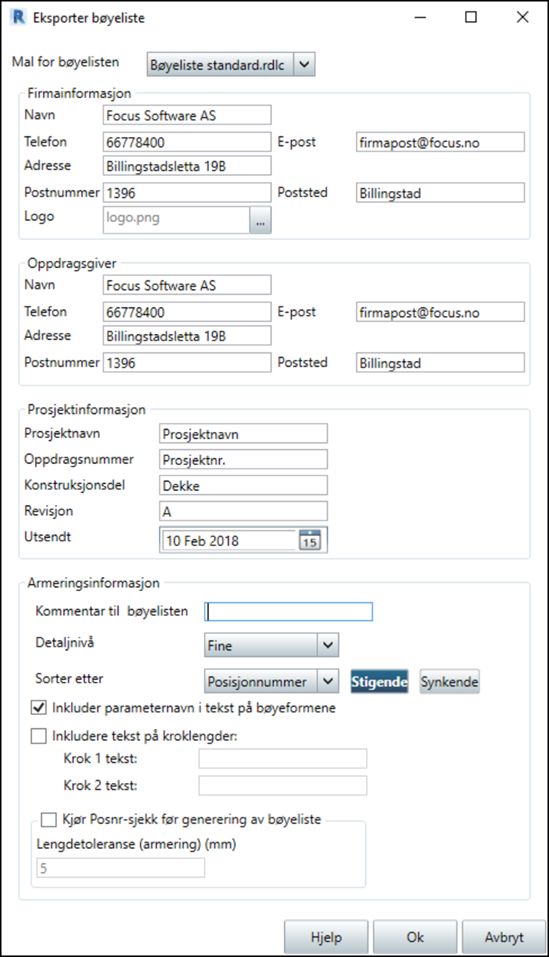

Ved å trykke på knappen får man opp følgende dialog, hvor man kan skrive inn blant annet prosjektinformasjon:
Merk følgende alternativer i dialogen:
Muligheten for å huke av at det skal kjøres sjekk av posisjonsnummer før bøyelisten genereres. Se funksjonen Sjekk merking i Andre verktøy i RAT byggeteknikk for virkemåten til denne sjekken.

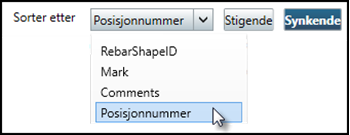

Hva som er kriteriet for sortering, i stigende eller synkende rekkefølge.

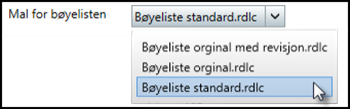

Det finnes en predefiner liste med maler man kan velge mellom. Det er ikke mulig å lage sin egen mal.

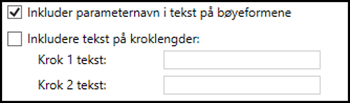

Det er mulig å spare plass på bøyelisten ved å ikke inkludere parameternavn og/eller kroktekst.

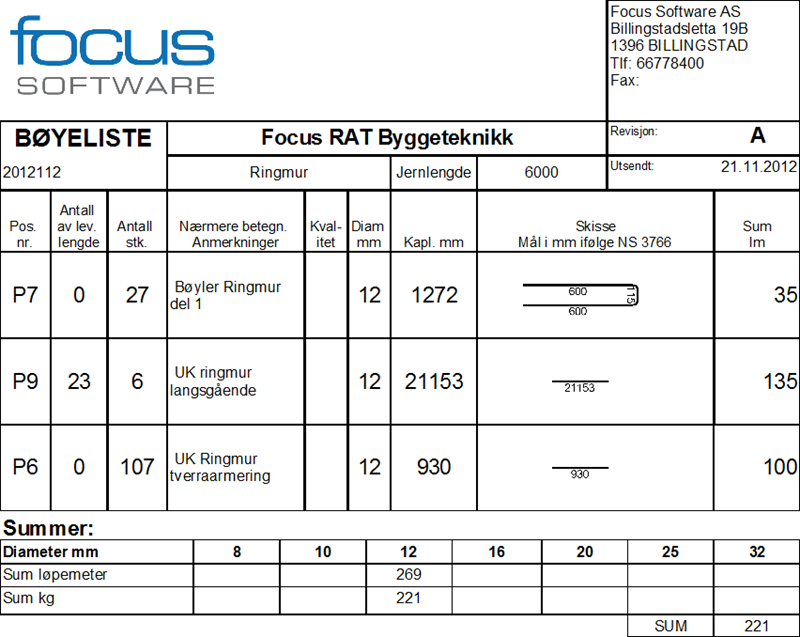

Den genererte bøyelisten vises i rapport-viseren. Denne viseren krever at Microsoft Report Viewer er installert på maskinen (installeres med RAT dersom den ikke finnes fra før).
Bøyelisten presenterer informasjonen som ligger på armeringen og det blir gjort en summasjon av alle lengder og vekter som vises til slutt i rapporten. Kroklengder som vises i bøyelisten er det samme som lengden Extension Length i Revit. Med andre ord inkluderer ikke denne lengden selve bøyen av armeringsjernet.

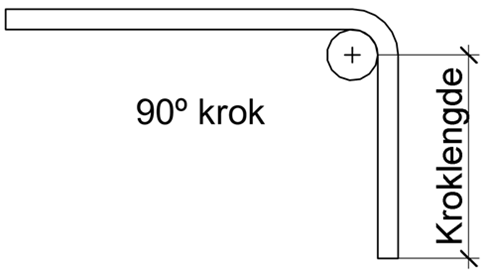

I figuren under vises kroklengden med et eksempel av et rettjern med 90º krok:

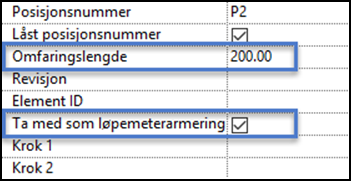

Armering som legges til som løpemeterarmering i prosjektet summers opp i tabellen, og basert på levertlengde og omfaringslengde beregnes antallet man trenger å få levert. Begge disse egenskapene finner man i egenskapsvinduet når man marker et sett med armering i prosjektet. For omfaring er verdien man oppgir lik den totale verdien på begge sider av skjøten.

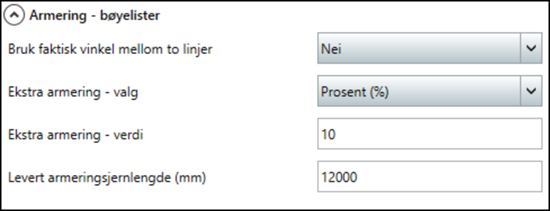

Det er mulig å sette verdien for levertlengde i innstillingene for Focus Revit Advanced Tools. I disse innstillingene er det også mulig å legge til ekstra løpemeter, enten som en prosent eller som et fast antall.
