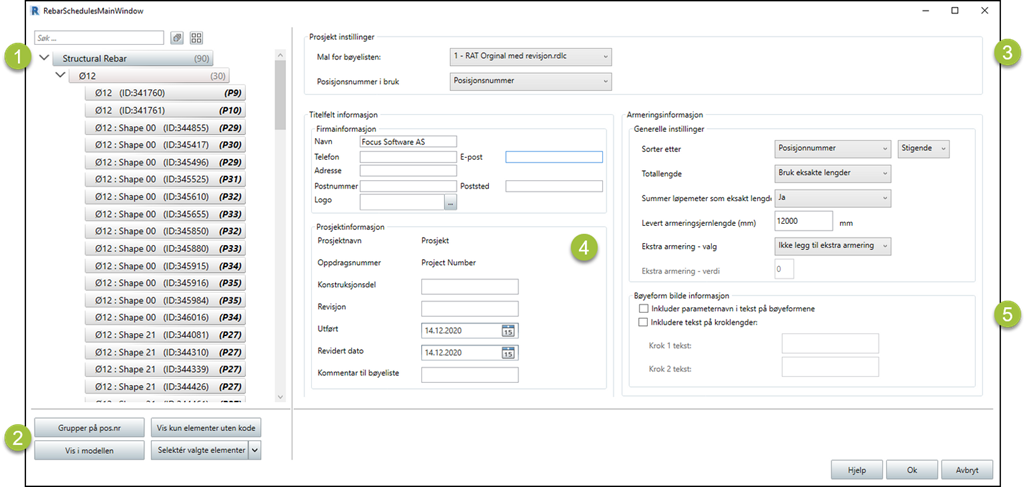

Fig.1 Generer Bøyeliste-dialog

1. Tre-visning

   Har man valgt armering før man starter funksjonen vil disse være selektert i treet til venstre i dialogen. Det er mulig å søke i treet, samt utvide og kollapse alle grupperingene. Ønsker man å lage rapport for all armering vil knappen velge alt i treet.

2. Tre-funksjoner

   Her finner man ulike funksjoner tilknyttet treet og seleksjonen i dette:

   • Vis i modellen

     Står Vis i modell på, vil funksjonen prøve å vise armeringen i den aktive visningen.

   • Selekter valgte elementer

     Selekter/Isoler valgt element vil vise/isolere valgt armering i den aktive visningen. I motsettning til Vis i modell må man trykke hver gang man ønsker å isolere/vise.

   • Marker valgte elementer

     Marker valgte elementer vil generer en ny midlertidig 3D visning hvor selekterte elementer er uthevet.

3. Prosjektinnstillinger

   Her setter man den malen man ønsker å bruke når man generer bøyelister. Det er også viktig å velge korrekt parameter som er brukt som posisjonsnummer i prosjektet. Det er mulig å bruke RAT-parameteren Posisjonsnummer eller Revit-parameterne Schedule Mark eller Rebar Number til posisjonsnummerering.

4. Prosjektinformasjon

   Her setter man informasjonen som vises i tittelfeltet til den generert bøyelisten.

   Merk Hva man kan sette av informasjon avhenger av valgt bøyelistemal.

5. Armeringsinformasjon

   Her setter man ulike innstillinger som brukes når bøyelisten genereres.

   • Totallengde

     Kan brukes for å fjerne unøyaktiheter i modelleringen. Når funksjonen beregner totallengden til et posisjonsnummer summerer den typisk jernenes eksakte lengder. Hvis man har vært unøyaktig i modelleringen, kan man istedet bruke lengden til det lengste jernet. For eksempel kan 6m jern ha blitt modellert med lengender som 5.94,.5.99m, 6.0m, osv. Ved å bruke lengste jern kan man få en totalt som blir et multiplum av det lengse jernet.

   • Summer løpemeter som esakt lengde

     Bestemmer hvordan løpemeterarmering summeres opp i bøyelisten. Står denne til Ja vil funksjonen bruke de eksakte lengdene til jernene og summere disse pr. posisjonsnummer. Ved å velge Nei vil funksjonen kun bruke antallet av et posisjonsnummer med løpemeter og multiplisere dette med satt Levert armeringslengde.

   • Levert armeringslendge(mm)

     Er det funksjonen bruker til å beregne nødvendig antall av levert armering.

   • Ekstra armering

     Kan legges til enten som en prosent av armering i prosjektet, som en fast verdi eller ved å legge til omfaringslengden spesifisert på armeringen. Dette velges i Ekstra armering - valg.

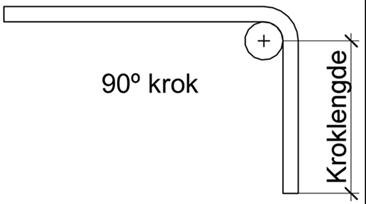

     Merk Det er mulig å spare plass på bøyelisten ved å ikke inkludere parameternavn på bøyeformene og tekst på kroklengder.

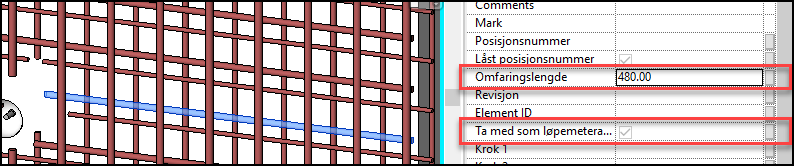

   Merk Omfaringslengde og løpemeter er egenskaper på armeringsjernene i prosjektet og brukes av funksjonen når den genererer bøyeliste. Det er viktig at man huker av for Ta med som løpemeterarming på de jernene som skal være løpemeter. Verdien Omfaringslengden er verdien man oppgir lik den totale verdien på begge sider av skjøten.

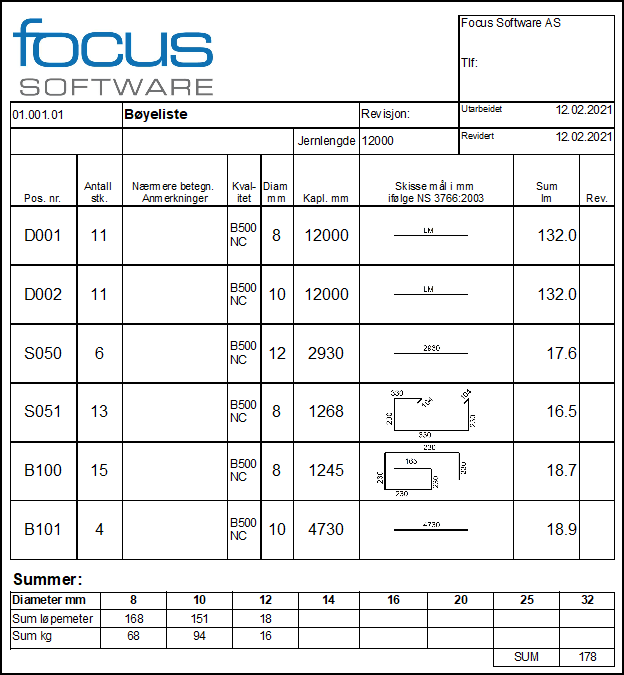

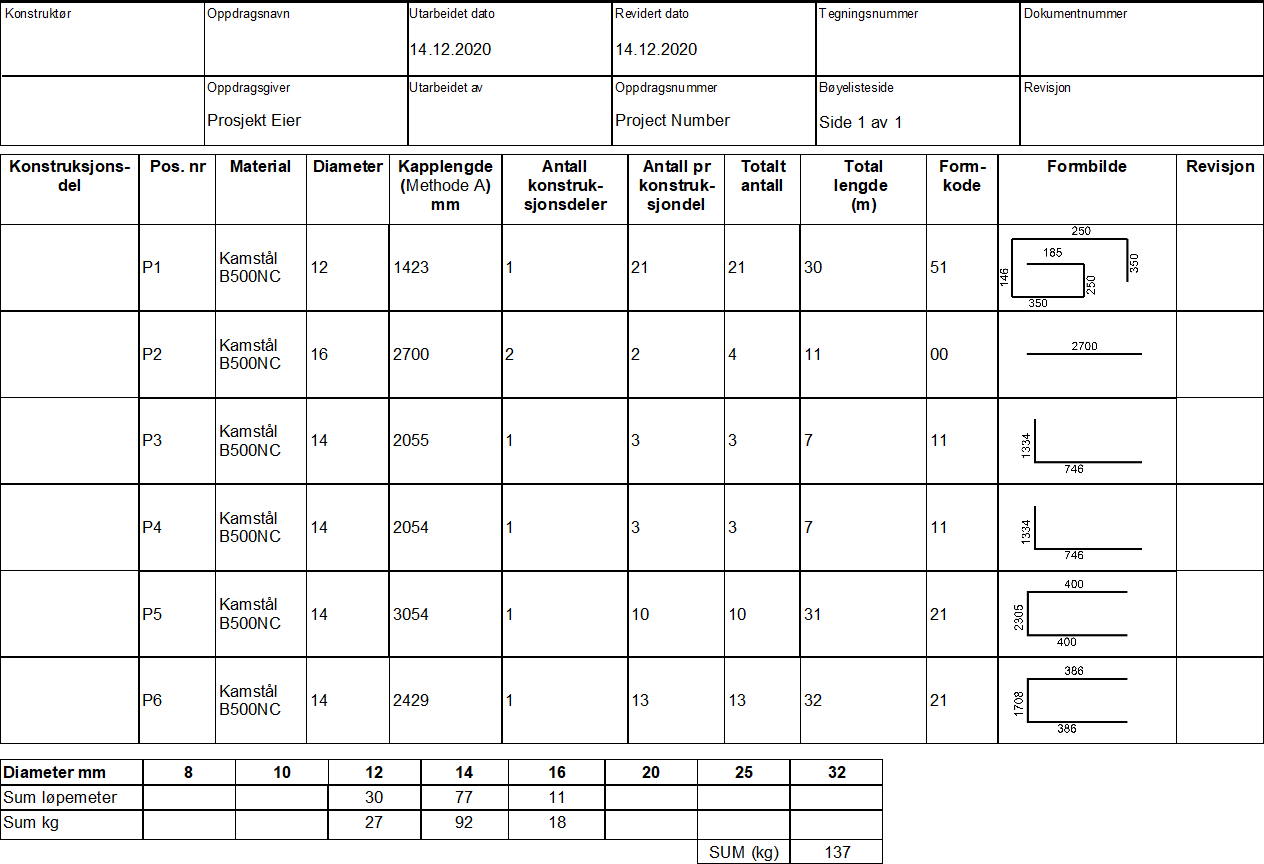

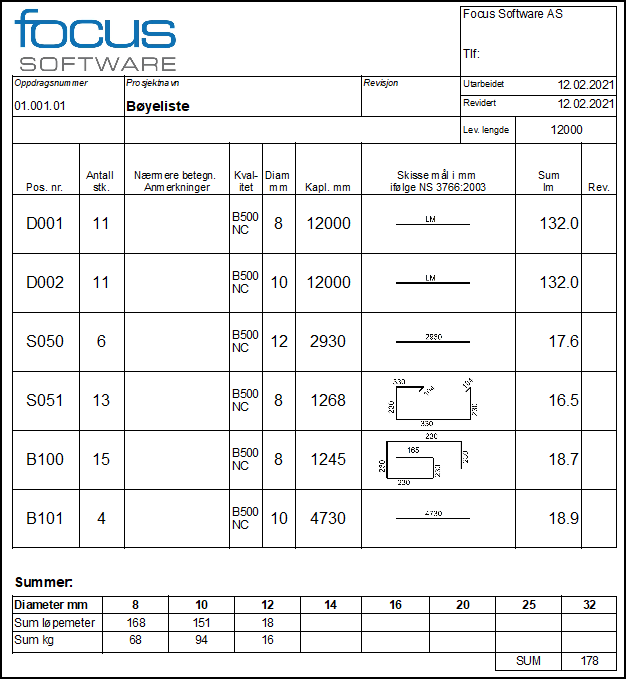

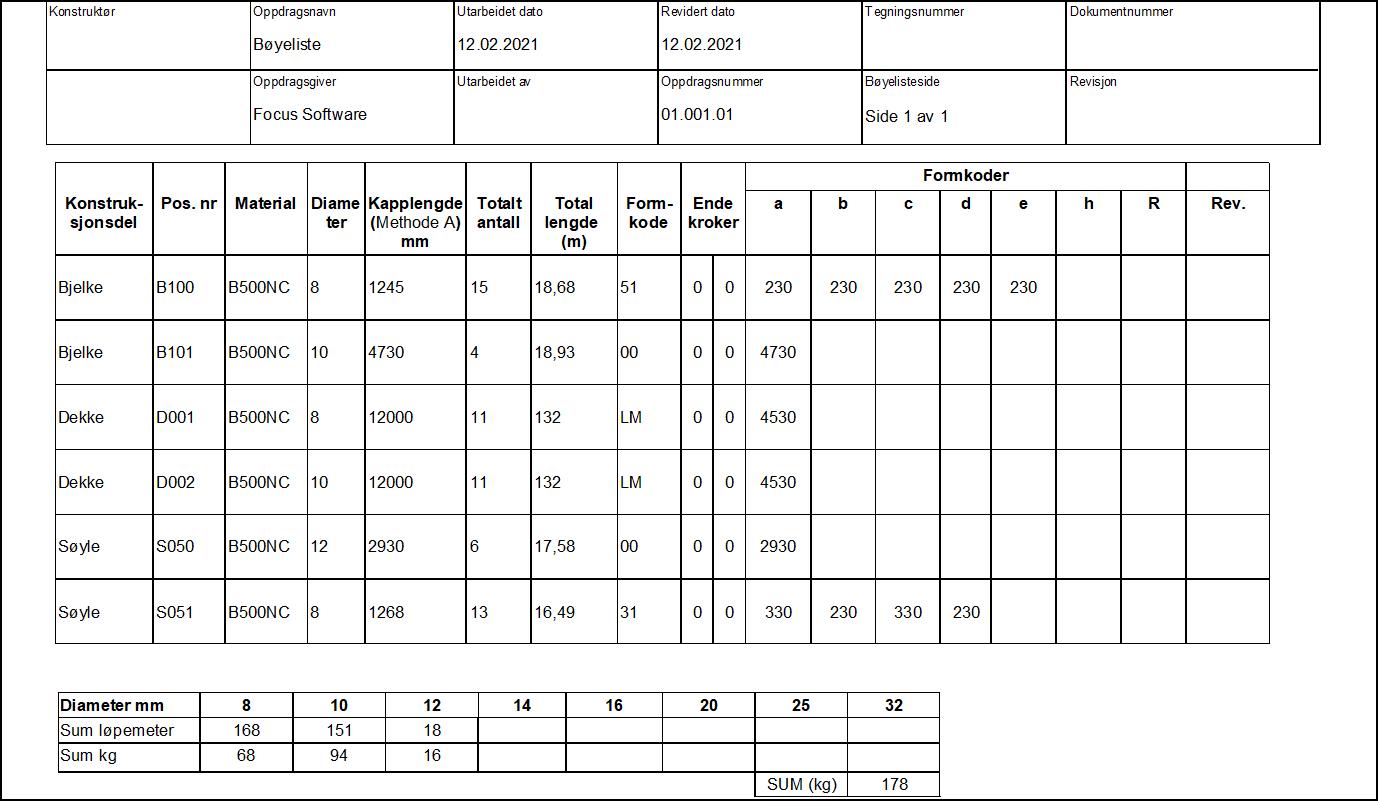

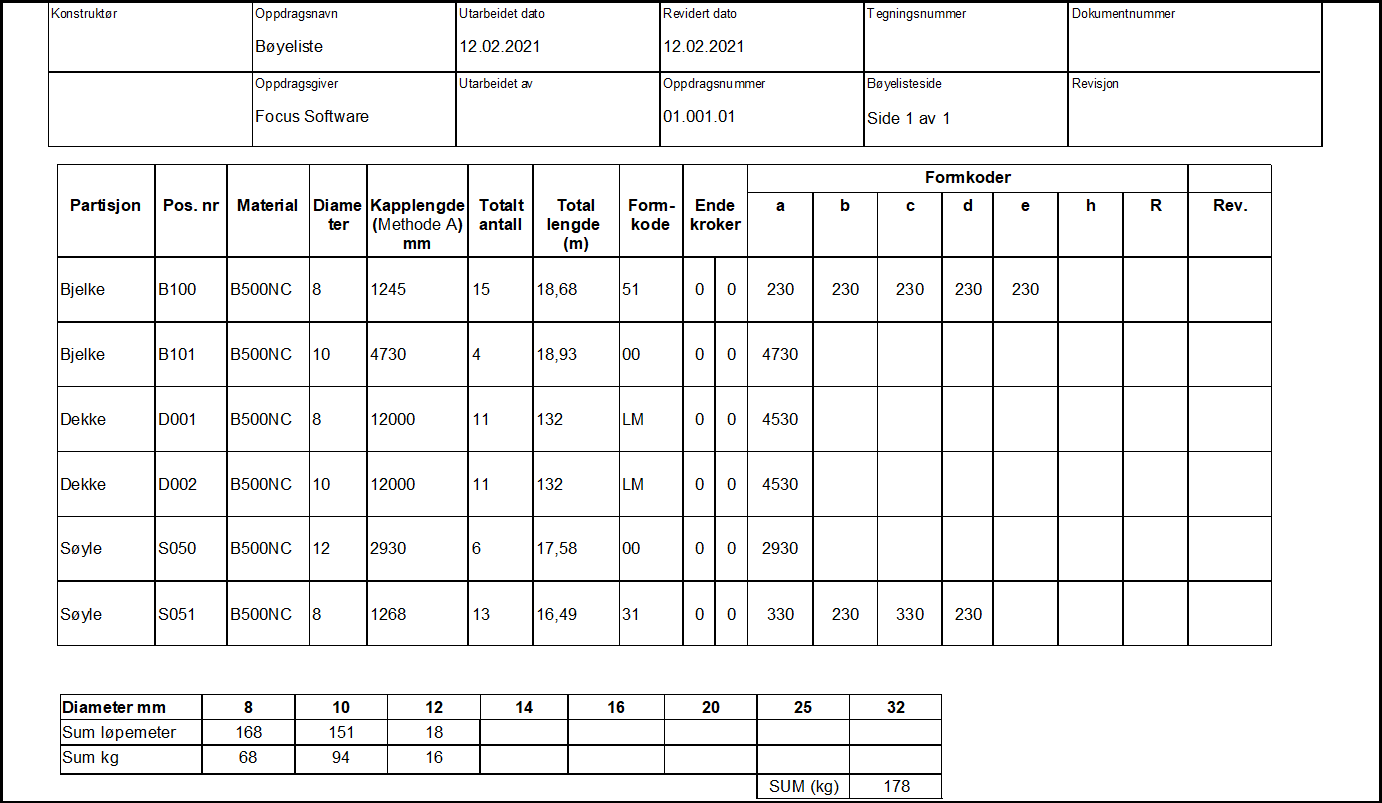

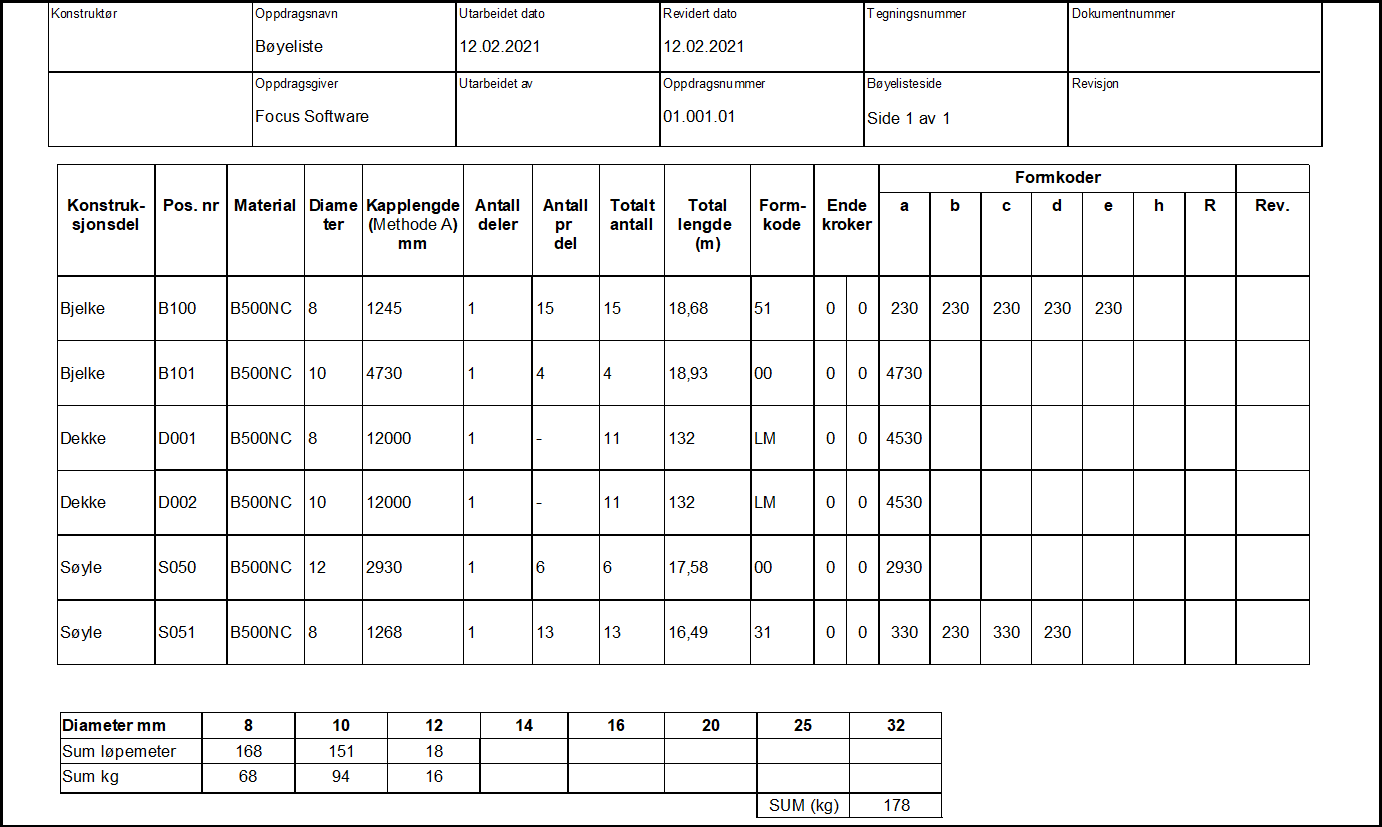

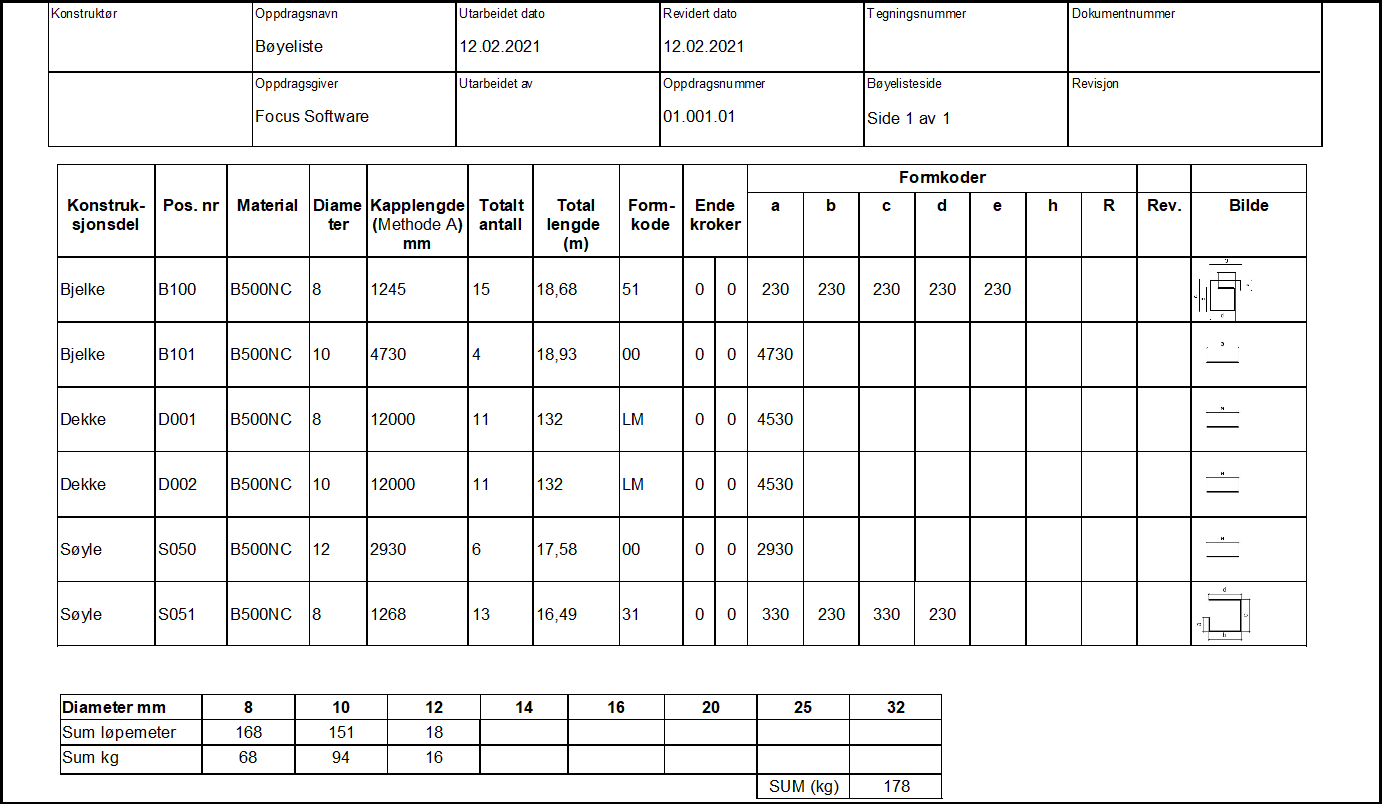

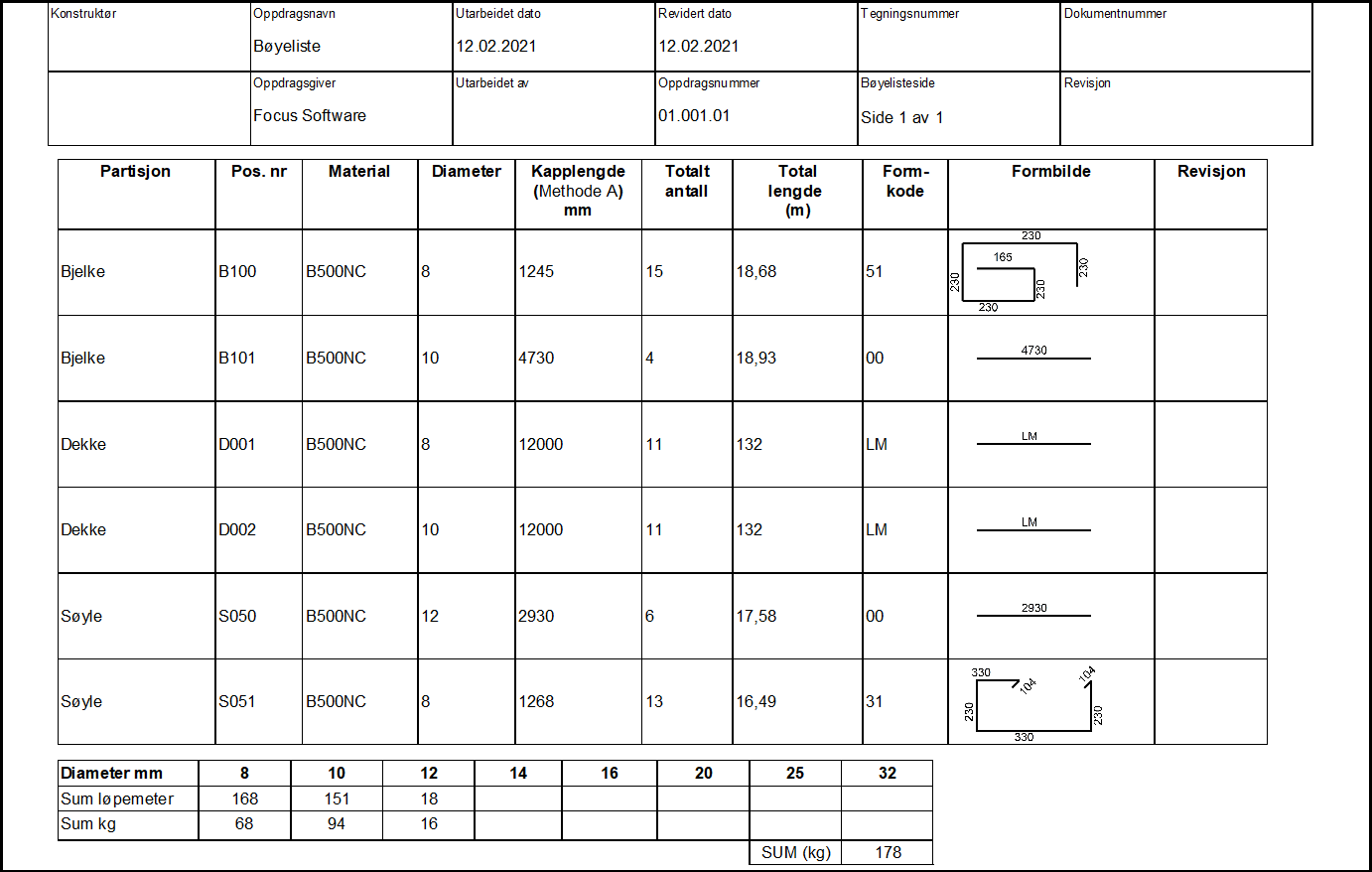

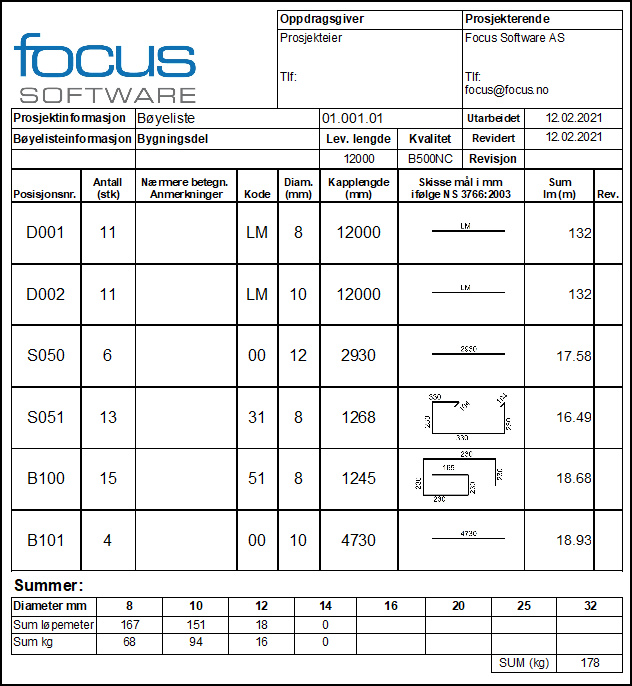

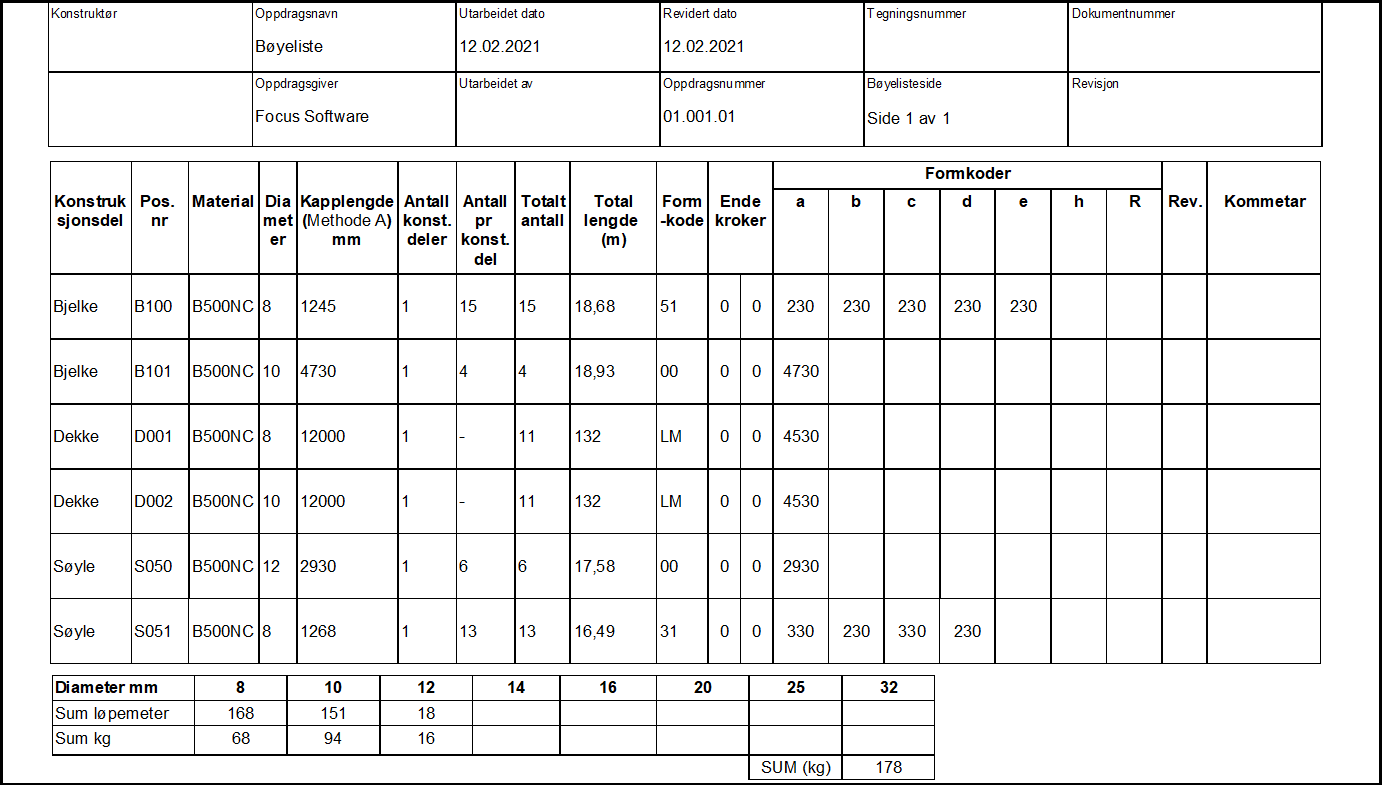

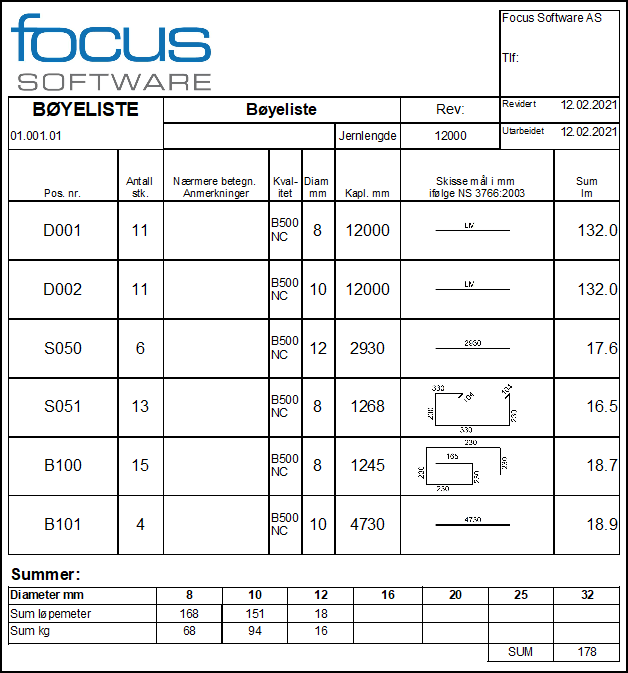

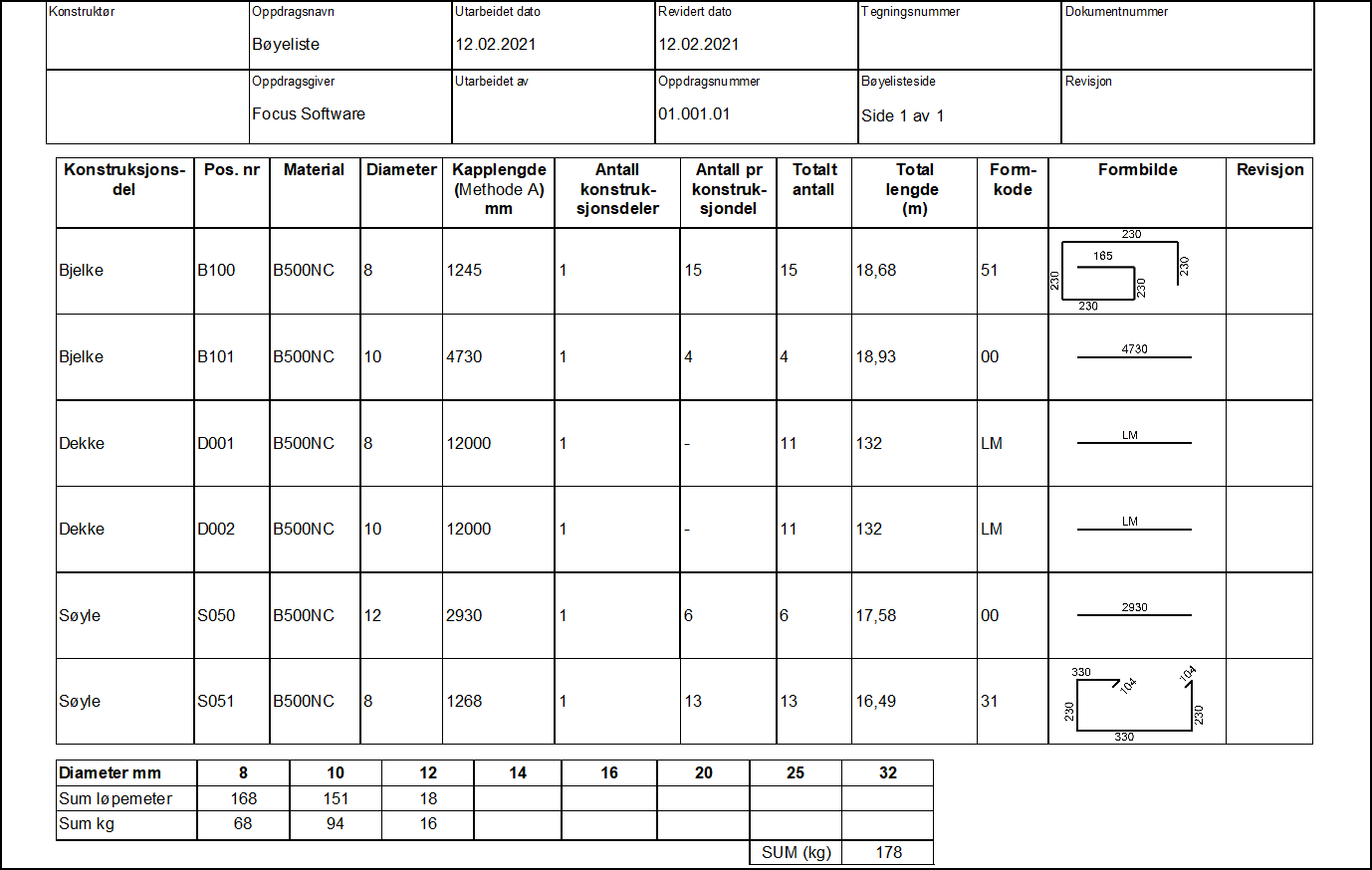

Fig 1. Eksempel på bøyeliste med mal NS3766 - Tabell 7
