Fortegnskonvensjoner

Med hensyn til fortegn og fortegnsregler tar programmet utgangspunkt i et globalt koordinatsystem med akser x, y og z. Aksesystemet følger høyrehåndsregelen. Dersom man lar x-aksen gå mot høyre, og z-aksen opp vil y-aksen gå fra oss.

Origos plassering i forhold til konstruksjonen bestemmer brukeren (innen visse grenser), enten konstruksjonen modelleres via biblioteket eller "fritt".

Alle forskyvninger er positive i retning av positive globale akser, og rotasjonene er positive i henhold til høyrehåndsregelen.

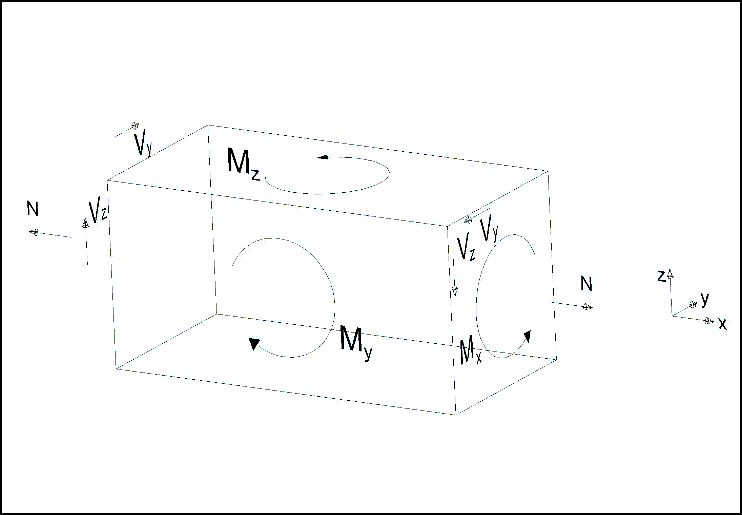

Snittkreftene refererer til elementenes lokale akser. Lokal x-akse løper langs segmentets/elementets akse, fra ende 1 til ende 2. For et bjelkeelement (som er en del av et bjelkesegment) defineres positive snittkrefter som følger:

  • Aksialkraften N er positiv som strekk.
  • Torsjonsmomentet Mx er positivt når det gir rotasjon om lokal x-akse etter høyrehåndsregelen.
  • Bøyemomentet My er positivt når det gir rotasjon om lokal y- akse etter høyrehåndsregelen.
  • Bøyemomentet Mz er positivt når det gir rotasjon om lokal z- akse etter høyrehåndsregelen.
  • Skjærkraften Vy er positiv når den vil dreie elementet om z-aksen mot høyrehåndsregelen.
  • Skjærkraften Vz er positiv når den vil dreie elementet om y-aksen etter høyrehåndsregelen.

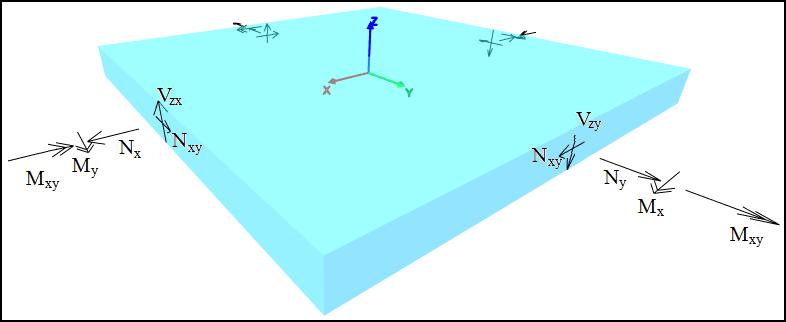

Snittkreftene i skall refererer til skallets lokale koordinatsystem. Figuren under viser hvilke snittkrefter som opptrer i skall.

Snittkreftene og deres fortegnsregler er:

  • Nx, aksialkraft i skallets x-retning, er positiv som strekk.
  • Ny, aksialkraft i skallets y-retning, er positiv som strekk.
  • Nxy, membranskjærkraften, er positiv når den vil dreie elementet om z-aksen mot høyrehåndsregelen.
  • Mx, bøyemoment om skallets x-akse, er positivt når det gir strekk på skallets overside (den siden som har positiv lokal z-koordinat).
  • My, bøyemoment om skallets y-akse, er positivt når det gir strekk på skallets overside (den siden som har positiv lokal z-koordinat).
  • Mxy, vridningsmomentet, er positivt når det vil vri elementet om x-aksen mot høyrehåndsregelen og om y-aksen etter høyrehåndsregelen.
  • Vzx, skjærkraft i zx-planet, er positiv når den vil dreie elementet om y-aksen etter høyrehåndsregelen.
  • Vzy, skjærkraft i zy-planet, er positiv når den vil dreie elementet om x-aksen mot høyrehåndsregelen.
