Enheter

I utgangspunktet bruker programmet SI-enheter. Det er imidlertid enkelte unntak, og de er alle knyttet til lengdemål som er satt opp med mm som enhet (selv om SI-enheten er m).

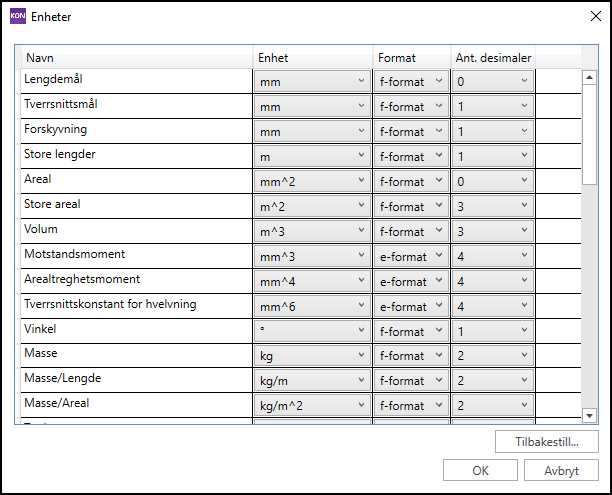

Enhetene kan redigeres ved å klikke på knappen Enheter til på gruppen Innstillinger på siden System:

Her kan du velge hvilke enheter som skal brukes i programmet.

Enhetshåndteringen er organisert i enhetsgrupper. En enhetsgruppe består av

• en fysisk størrelse (f.eks. lengdemål, spenning eller kraft). Programmet skiller mellom flere typer lengdemål. Det som bare heter "Lengdemål" styrer knutepunktskoordinater, segmentlengder og armeringslengder. Videre finnes "Tverrsnittsmål" som styrer enhetene på tverrsnittsdimensjoner og "Forskyvning" som bestemmer hvilken enhet forskyvninger skal presenteres i. For eksempel kan man velge meter som enhet på knutepunktskoordinater og segmentlengder, mens man kan ha millimeter som tverrsnittsmål.
• tilhørende enhet (f.eks. mm, N/mm2 eller kN)
• et format. Her er det to alternativer: vanlig desimaltall (x.xxx) eller desimaltall på eksponentialform x.xxxExxx). For veldig små eller veldig store tallverdier kan det være lurt å velge eksponentialform. Ellers kan man risikere at små verdier vises som 0.00 (for få signifikante siffer) eller at store verdier vises som for eksempel 12300000000000 (vanskelig å lese). Da kan det ofte være bedre å vise verdiene som henholdsvis 1.23E-005 og 1.23E+012.
• antall desimaler. Uansett om man velger å vise tallet på eksponentialform eller ikke, må man velge antall desimaler.

I denne dialogboksen er alle enhetsgruppene listet opp, og det er mulig for hver av dem å endre enhet, format og antall desimaler. Med knappen Tilbakestill… kan du tilbakestille alle enhetsgruppene til utgangspunktet.

Det er verdt å merke seg at innstillingene som gjøres i denne dialogboksen kun påvirker hvordan brukeren oppgir modellinformasjon, og hvordan modellinformasjon og resultater blir presentert for brukeren. Beregningene er upåvirket av disse innstillingene.
