Snitt
Denne funksjonen lager et snitt gjennom diverse 3D-objekter (Civil 3D), bygg fra Revit og TIN Surface (terrengmodell), fra tegnet eller valgt Polyline eller Alignment, og viser profilen(e) i nytt Profile View, som må plasseres i tegningen.
Dersom objektet som snittes er et 3D-objekt lages det en Block av linjene som definerer objektets profil i snittplanet, og Blocken blir plassert i profilvisningen.
Funksjonen er enkel og rask å bruke, og profilene er enkle å oppdatere.
Fremgangsmåte:
-

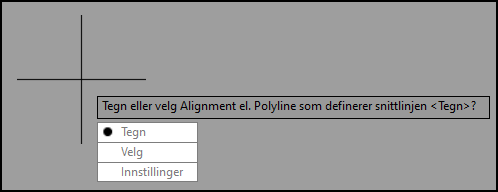

Definer snittlinjen ved enten å tegne opp en snittlinje eller velge en eksisterende snittlinje (Alignment eller Polyline) i tegningen, eller en kan velge å gjøre forhåndsinnstillinger vedr. punkter på buer på snittlinjen.
-

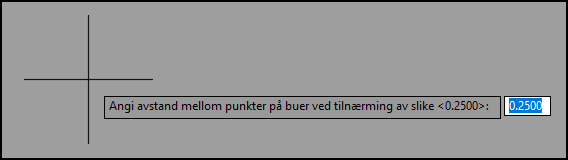

Ved valg av innstillinger kan en angi avstand mellom punkter på buer ved tilnærming av slike.
-

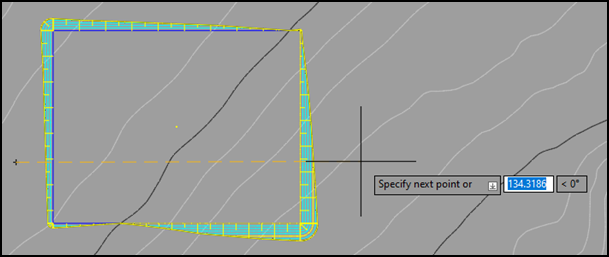

Når en tegner snittlinje trykker en først et sted for å plassere første punkt, deretter en gang til der neste punkt skal settes ut, osv, til en er fornøyd.
Trykk Enter for å gå videre.
-

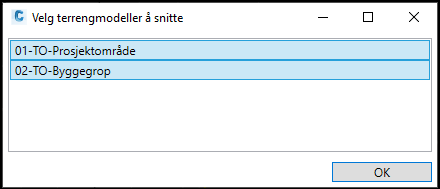

I neste dialog markerer en hvilke Surfaces som skal inngå i profilvisningen.
-

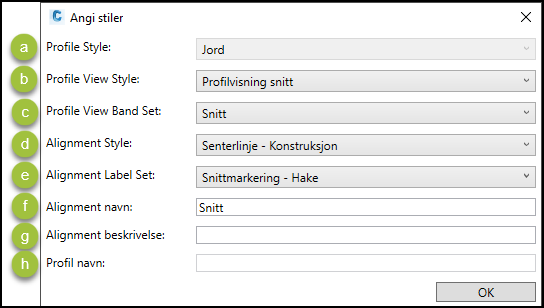

I dialogen som kommer opp kan en gjøre noen innstillinger før profilet blir satt ut i tegningen:
-
Angi stil for profilen
-
Angi stil for profilvisningen
-
Angi oppsett for profilvisningens båndsett, dvs. en dynamisk tabell tilknyttet og med plassering under profilvisningen, hvor en kan få vist f.eks. terrenghøyde i ulike stasjoner (Stations) langs profilet.
-
Angi stil for snittlinjen
-
Angi utseendet for snittmarkeringene på hver ende av snittlinjen
-
Angi navn for snittlinjen
-
Angi en beskrivelse for snittet
-
Angi navn for profilet
-
-

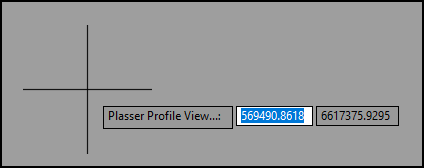

Trykk et sted i tegningen for å plassere ut profilvisningen.
-
Det er mulig å gjøre endringer for snittlinjen og profilet i etterkant, hovedsakelig i den kontekstbaserte menyen for hver av disse. F.eks. navn og stil er mulig å endre i Properties paletten.

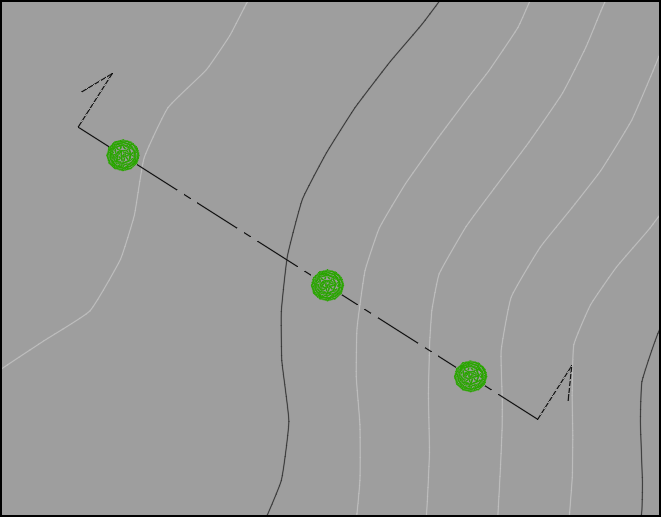

EKSEMPEL Snittlinje og tilhørende profilvisning:Fig 1. Snittlinje med trær

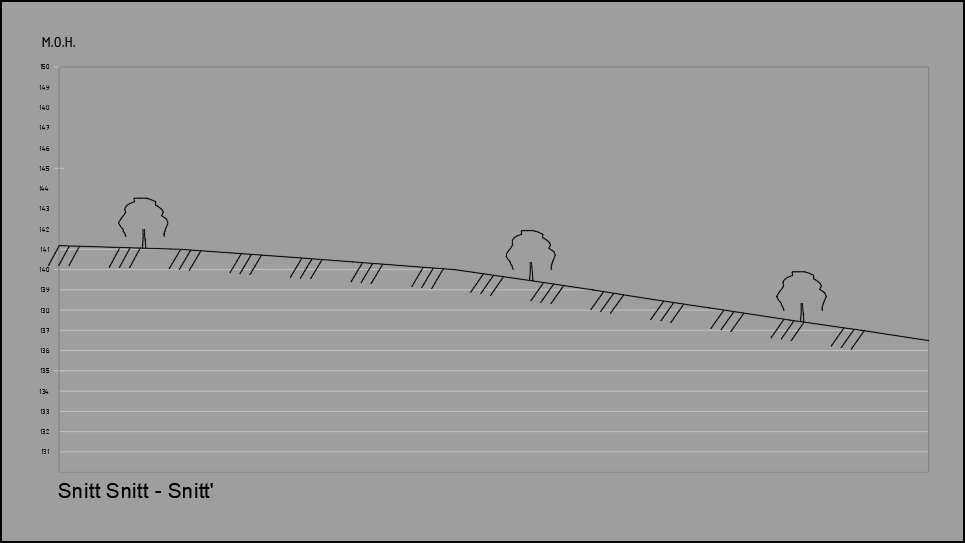

Fig 2. Profil
