Eksport-funksjoner

SOSI-Eksport av plandata

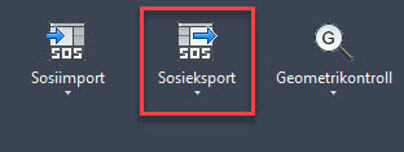

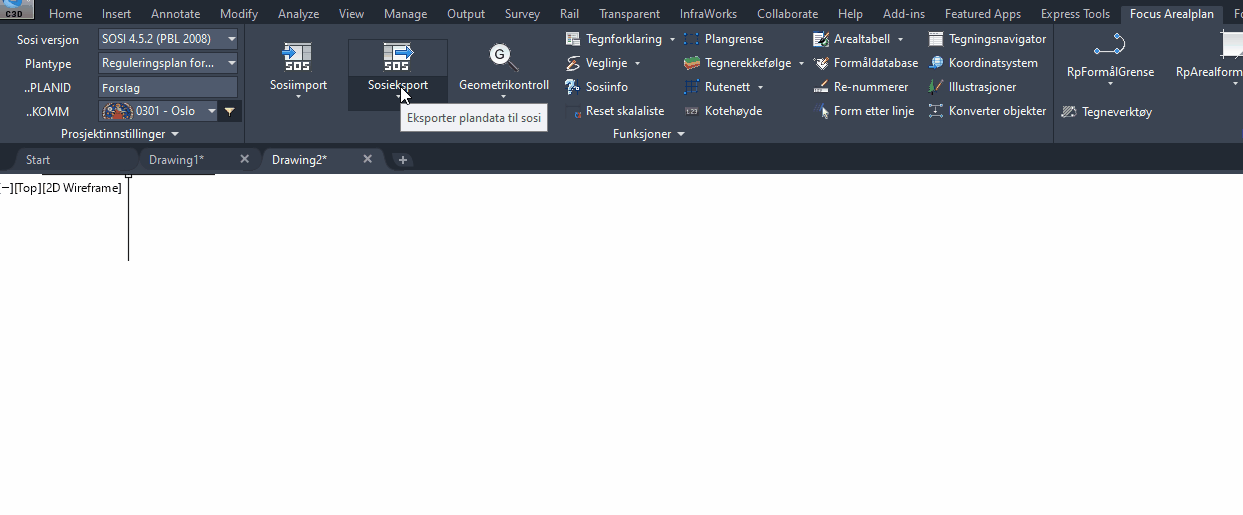

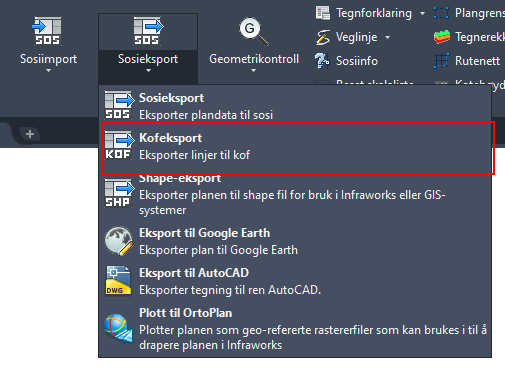

For å eksportere plandata til SOSI format går man til eksport menyen og velger SOSI eksport.

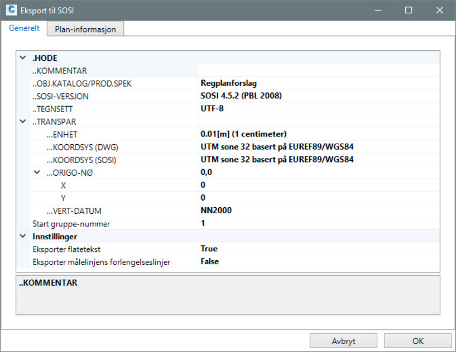

I dette vinduet kan man legge til eller endre informasjon som følger med ved eksport til SOSI. Fra nedtrekksmenyen spesifiserer man hvilken SOSI versjon man ønsker å eksportere til. Normalt sett skal man produsere planer i siste gjeldene versjon, som i skrivende øyeblikk er SOSI 4.5.2. Tegnsett lar man stå som UTF-8 og produktspesifikasjon til Regplanforslag. Produktspesifikasjonen kan benyttes i SOSI kontroll og sikre at man kontrollerer planen med riktige kontrollparametere. Dersom man eksporterer en ferdig reguleringsplan bytter man dette til Regplan. Enhet skal normalt stå til centimeter (0.01) og gruppenummer 1. Gruppenummeret 1 betyr at planen starter å telle objekter fra 1 og oppover. Skal man slå sammen 2 planer (copy/paste) i et tekstdokument kan man spesifisere at gruppenummer skal være et tall over det siste nummeret i eksisterende SOSI fil. Eksporter flatetekst kan være nyttig da kommunens GIS verktøy ofte ikke vil kunne generere denne påskriften basert på metadata i f.eks. flater. De må da manuelt legge til påskrift og dette sparer de for den jobben. Merk at dersom man aktiverer dette valget vil påskrift vises dobbelt i SOSI vis, men det kan man bare se bort ifra. Man har også mulighet til å eksportere målelinjens forlengelseslinjer som det er ønskelig. Dersom planen er tegnet i NTM koordinater kan man nå konvertere den til UTM.

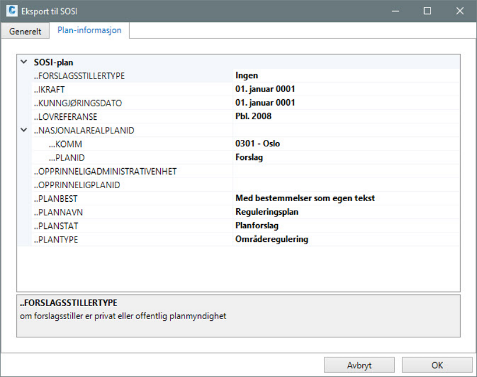

Under fanen Plan-informasjon kan man redigere nøkkelinformasjon om planen.

KOF-Eksport

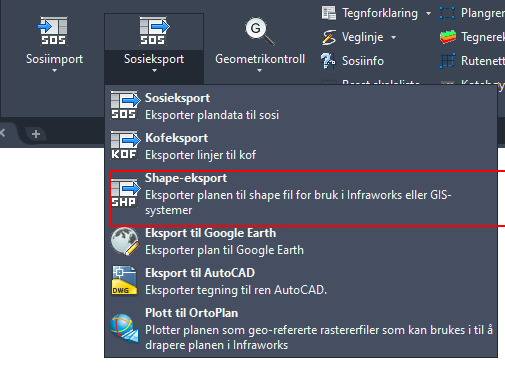

Shape-Eksport

Eksport til Google Earth

Google Earth-eksporten er en enkel og rask funksjon for å vise planen i Google Earth.

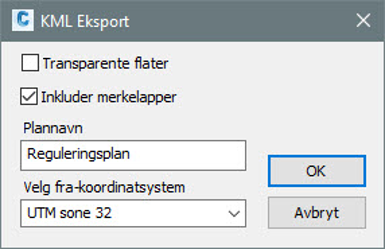

Funksjonen forutsetter at planen er tegnet i UTM. Pass på at du velger riktig sone. Lagre filen.

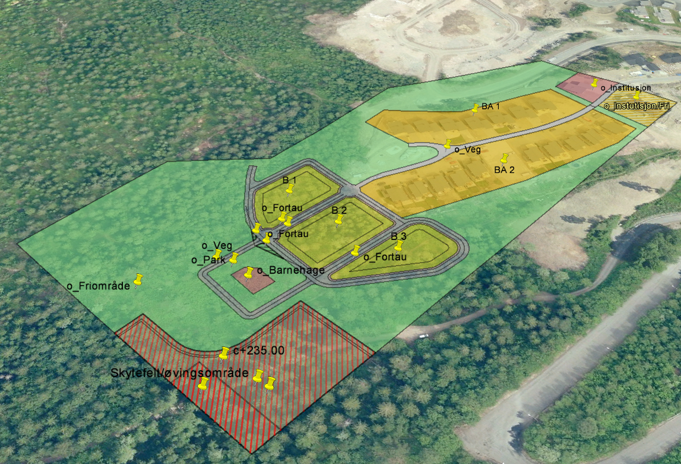

Man får nå generert en KML-fil. Har man installert Google Earth, blir planen åpnet automatisk.

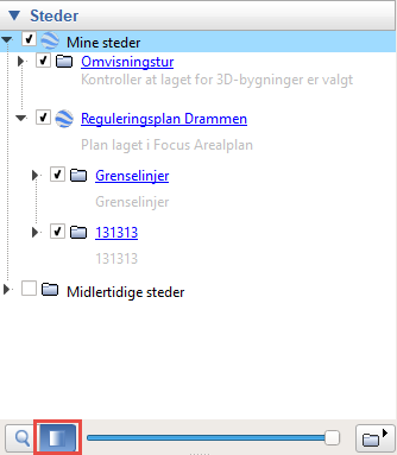

Man kan så slå av og på objekttyper og gjøre planen mer eller mindre gjennomsiktig.

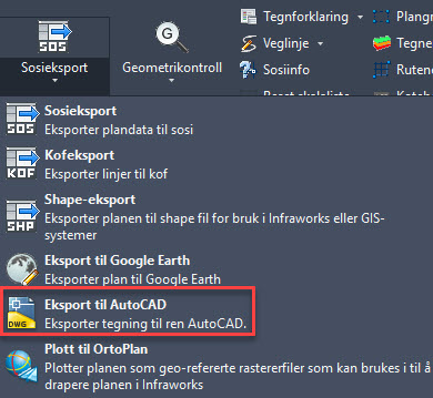

Eksport til AutoCAD

Alle reguleringsplanobjektene man genererer i Focus Arealplan vil være ukjente for andre programmer. Ønsker man å sende en dwg fil til noen andre som ikke har Focus Arealplan, men et program som kan lese dwg filer kan man eksportere til AutoCAD. Alle objekter blir da konvertert slik at mottakeren kan se på filen.

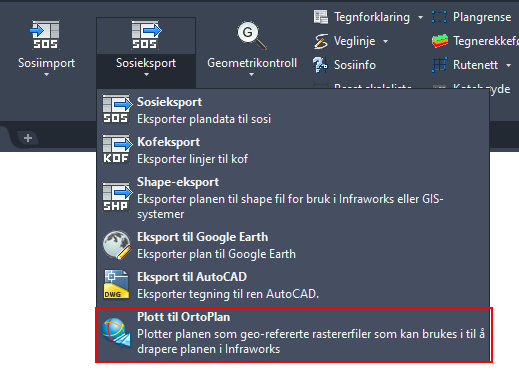

Plott til OrtoPlan



Eksporter Planlegging Igangsatt til GML

I forbindelse med innføring av SOSI Plan 5.0, er det utarbeidet et GML-skjema for planleggingIgangsatt som skal benyttes ved innsending og registrering av oppstart av planarbeid.

Filen inneholder kun et Arealplan-objekt som holder på metadata-informasjonen slik som plannavn, planid, og plantype, samt selve planområdet som ett eller flere polygon(er).

Det er også utviklet tjenester for innsending og registrering av planlegging igangsatt: planprosessen.no





Det mangler foreløpig tegnefunksjoner for å tegne Planområde i henhold til SOSI Plan 5.0 direkte, og det finnes pr. nå ingen gml-eksport funksjon for objektene som benyttes i SOSI 4.5.2 og eldre.

Så man må derfor tegne planområdet i SOSI Plan 4.5.2 og lagre filen som en dwg, for så å konvertere den til objektene som benyttes i SOSI Plan 5.0.

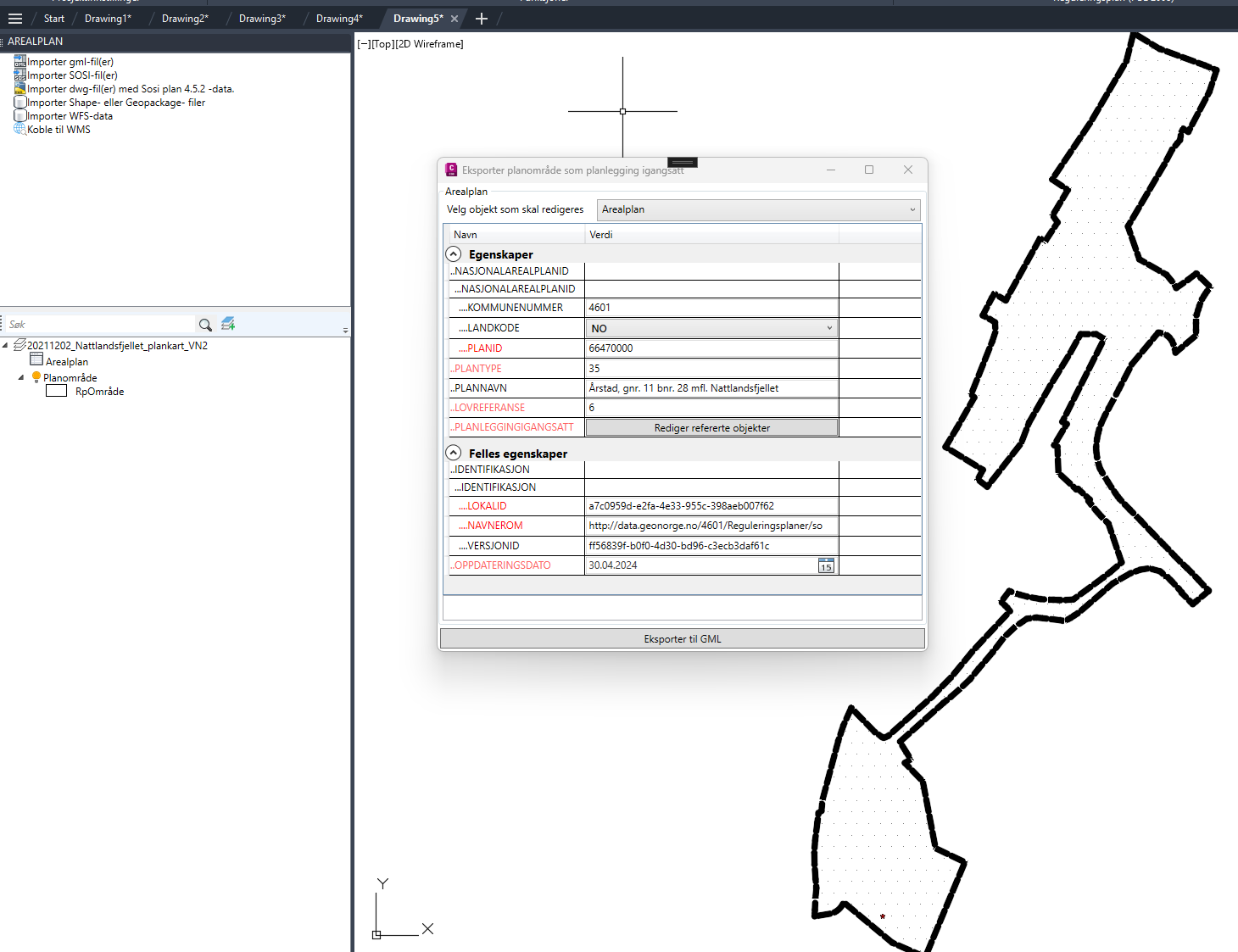

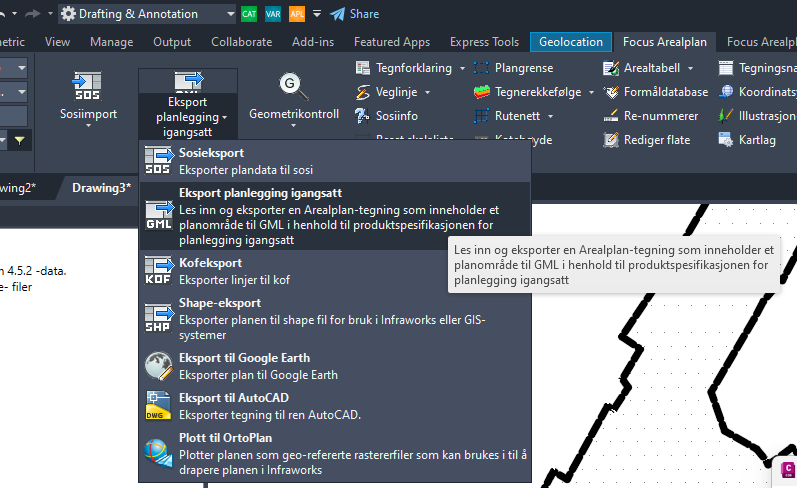

For å konvertere dwg-filen, kan man benytte funksjonen "Eksport planlegging igangsatt" som vist på figuren over.

Funksjonen spør først om dwg-filen med planområdet, og sørger så for å konvertere innholdet i den opp til SOSI Plan 5.0-objekter, med geometri og metadata-egenskaper som er tilpasset produktspesifikasjonen for planleggingIgangsatt.



Man kan så trykke på Eksporter til GML for å få produsert en Gml-fil som kan benyttes for registrering av planoppstart.

Etter konvertering, er Arealplan-objektet og Planområdet også tilgjengelig i Kartlagfunksjonen, og man kan eksportere på nytt fra høyreklikk-menyen til kartdokumentet som man har gjort endringer.

Det er også mulig å foreta konvertering av SOSI 4.5.2-tegningen ved hjelp av DWG-import funksjonen i Kartlagfunksjonen
